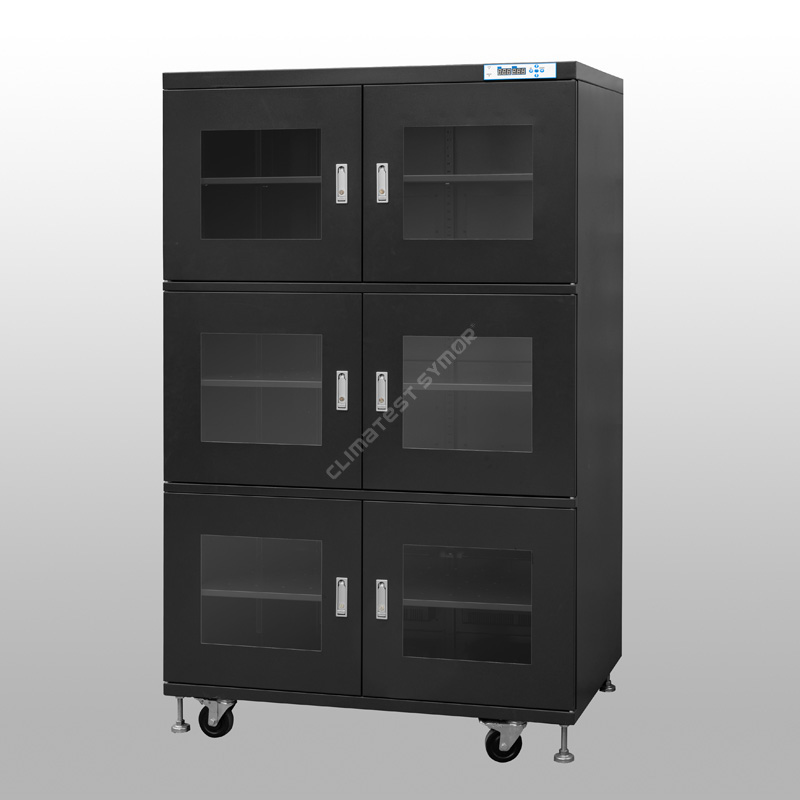

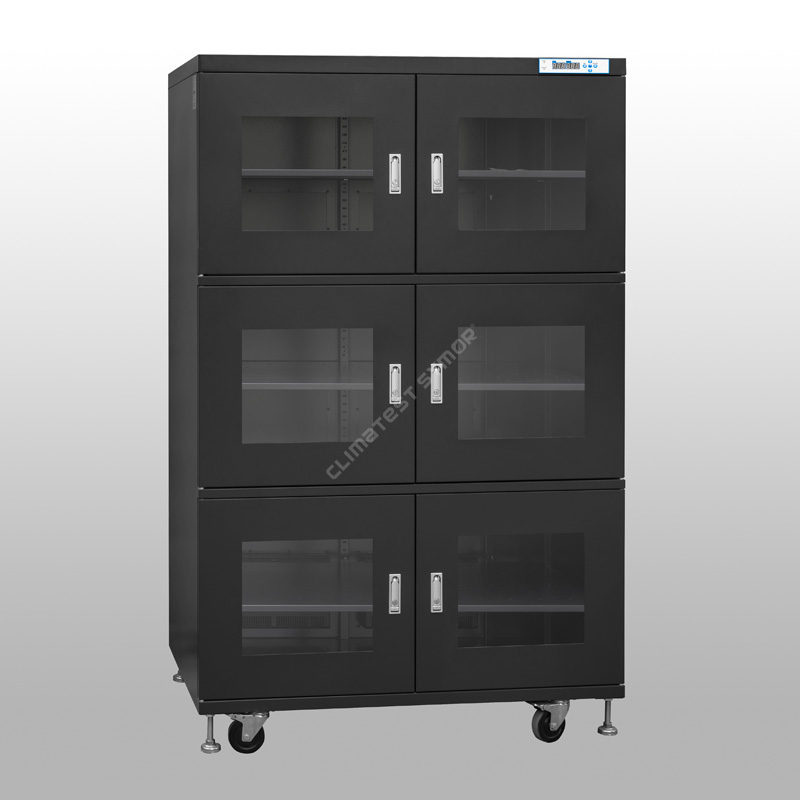

Ξηρό ντουλάπι κάτω από 1% RH

Περιγραφή

Ένα στεγνό ντουλάπι κάτω από 1% RH παρέχει αποθήκευση εξαιρετικά χαμηλής υγρασίας για τις γραμμές παραγωγής SMT. Χρησιμοποιώντας την πιο προηγμένη τεχνολογία αφύγρανσης, το ντουλάπι δημιουργεί μια εξαιρετικά ξηρή ατμόσφαιρα που αποτρέπει το «φαινόμενο ποπ κορν» στα ευαίσθητα στην υγρασία εξαρτήματα, παρατείνει τη διάρκεια ζωής τους στο δάπεδο και εξαλείφει την ανάγκη για δαπανηρό άζωτο ή συχνό ψήσιμο σε υψηλή θερμοκρασία.

Ξηρά ντουλάπια κάτω από 1% RH: Προδιαγραφή

Ξηρά ντουλάπια κάτω από 1% RH: Χαρακτηριστικό

▸Σχετική υγρασία: <1%RH, που προσφέρει μια λύση αποθήκευσης εξαιρετικά χαμηλής υγρασίας για MSL 4, 5, 5a και 6.

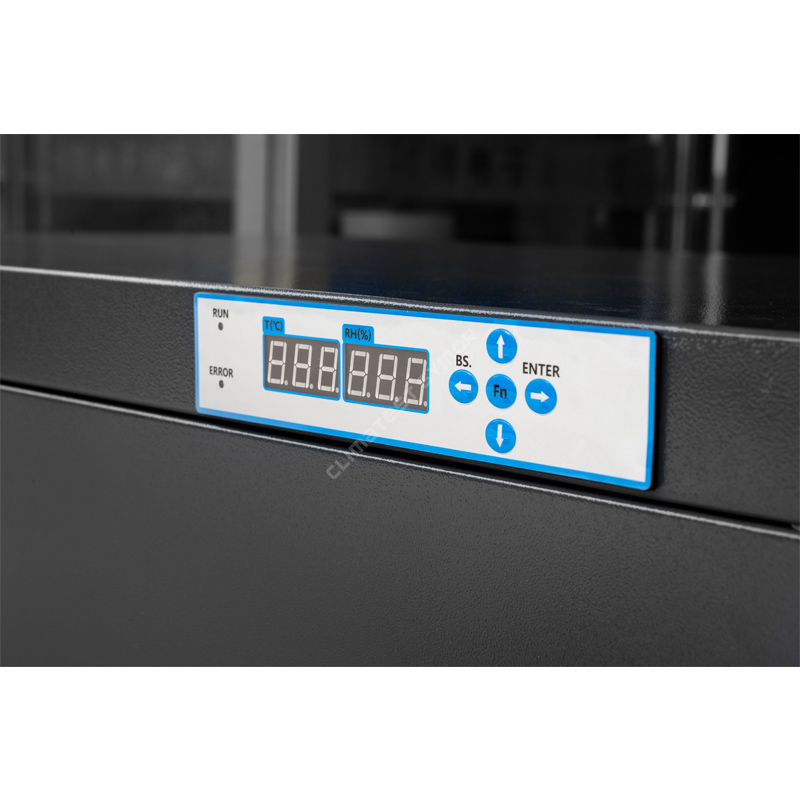

▸Ψηφιακή οθόνη: Οθόνη LED HD ελεγχόμενη από μικροϋπολογιστή, ρύθμιση RH φιλική προς το χρήστη, παρακολούθηση σε πραγματικό χρόνο.

▸Ασφαλές για ESD: Αντιστατική αντίσταση επιφάνειας 105–10⁹ Ω.

▸Ρυθμιζόμενα ράφια: Ρυθμιζόμενο ύψος, για εξαρτήματα διαφορετικού μεγέθους.

▸Λειτουργία μνήμης: Δεν χρειάζεται επαναφορά μετά από διακοπή ρεύματος.

▸Ενεργειακά αποδοτικό: Εξοικονόμηση ενέργειας, διατηρώντας παράλληλα πολύ αποτελεσματικό έλεγχο υγρασίας.

Πώς γίνεται η αφύγρανση;

Η αρχή αφύγρανσης ενός ξηρού ντουλαπιού κάτω του 1% RH είναι "φυσική προσρόφηση μέσω μοριακών κόσκινων + κυκλική αναγέννηση" (η πιο αξιόπιστη μέθοδος), ο κανονικός ξηρός θάλαμος ψύξης TE δεν μπορεί να φτάσει σε τόσο εξαιρετικά χαμηλό επίπεδο υγρασίας.

Διαδικασία προσρόφησης: Τα μοριακά κόσκινα χρησιμοποιούνται ως προσροφητικό υλικό στο ντουλάπι. Αυτά τα κόσκινα διαθέτουν ένα τεράστιο δίκτυο μικροπόρων νανοκλίμακας που προσροφούν μόρια νερού από τον αέρα - όπως ένα σφουγγάρι που απορροφά νερό. Ένας ανεμιστήρας τραβάει υγρό αέρα στις ξηρές μονάδες, όπου τα μόρια του νερού υφίστανται φυσική προσρόφηση και ο ξηρός αέρας στη συνέχεια επιστρέφει στο εσωτερικό του ντουλαπιού.

ΑναγέννησηΔιαδικασία:Μόλις το μοριακό κόσκινο φτάσει σε κορεσμό προσρόφησης, το σύστημα ξεκινά αυτόματα τη θέρμανση σε χαμηλή θερμοκρασία ήπια για να μετατρέψει τα προσροφημένα μόρια νερού σε υδρατμούς, οι οποίοι στη συνέχεια αποβάλλονται από το ερμάριο. το μοριακό κόσκινο αποκαθιστά έτσι την ικανότητα απορρόφησης υγρασίας.

Τα στεγνά ντουλάπια κάτω από 1% RH υιοθετούν προηγμένη τεχνολογία, συμπεριλαμβανομένων αισθητήρων σχετικής υγρασίας (RH) και θερμοκρασίας που εισάγονται από την Ελβετία, για να διασφαλιστεί ο ακριβής έλεγχος και παρακολούθηση του εσωτερικού περιβάλλοντος, η ακρίβεια του αισθητήρα υγρασίας είναι +/-2% RH. Διατηρώντας ένα σταθερό περιβάλλον με χαμηλή υγρασία, τα στεγνά ντουλάπια προστατεύουν αποτελεσματικά τα ευαίσθητα αντικείμενα από τις βλαβερές συνέπειες της υγρασίας.

Εφαρμογές στην Κατασκευή Ηλεκτρονικών SMT

Τα στεγνά ντουλάπια κάτω από 1% RH είναι απαραίτητα για τις συσκευές ευαίσθητες στην υγρασία (MSD) που ταξινομούνται ως MSL 4, 5, 5A και 6 ανά πρότυπα IPC/JEDEC J-STD-033:

▸Περιπτώσεις κύριας χρήσης: Αποτροπή του "φαινόμενου ποπ κορν": Κατά τη συγκόλληση με επαναροή (θερμοκρασίες αιχμής ~260°C), η υγρασία που παγιδεύεται μέσα στις πλαστικές συσκευασίες IC μετατρέπεται σε ατμό, προκαλώντας εσωτερικές ρωγμές και αποκόλληση. Η αποθήκευση σε εξαιρετικά χαμηλή υγρασία εξαλείφει αυτήν την υγρασία πριν από τη συγκόλληση.

▸Παύση της διάρκειας ζωής στο δάπεδο: Όταν τα ΜΣΠ αφαιρούνται από τους σφραγισμένους σάκους φραγμού υγρασίας, το ρολόι "ζωής δαπέδου" αρχίζει να χτυπά. Η αποθήκευσή τους σε ντουλάπι <1% RH διακόπτει αποτελεσματικά αυτό το χρονόμετρο, επιτρέποντας στα αχρησιμοποίητα εξαρτήματα να αποθηκεύονται με ασφάλεια και να επαναχρησιμοποιούνται αργότερα χωρίς ψήσιμο.

▸Πρόληψη της οξείδωσης: Η εξαιρετικά ξηρή ατμόσφαιρα αποτρέπει την οξείδωση των εκτεθειμένων χάλκινων μαξιλαριών, των ασημένιων φινιρισμάτων και των επιφανειών που μπορούν να συγκολληθούν—διατηρώντας τη δυνατότητα συγκόλλησης για χρόνια

Το Floor Life αναφέρεται στον μέγιστο επιτρεπόμενο χρόνο που μπορεί να παραμείνει μια MSD (Ευαίσθητη στην Υγρασία Συσκευή) σε ένα τυπικό εργοστασιακό περιβάλλον (≤30°C / 60% RH), αφού αφαιρεθεί από τη σακούλα κενού φραγμού υγρασίας, ενώ παραμένει ασφαλής για τοποθέτηση και επαναροή συγκόλλησης.

Μέθοδος Εφαρμογής: Μόλις τα εξαρτήματα MSL Level 4–6 αφαιρεθούν από τις σακούλες κενού τους, εάν οι διαδικασίες στερέωσης και επαναροής συγκόλλησης δεν ολοκληρωθούν εντός της καθορισμένης διάρκειας ζωής δαπέδου, πρέπει να τοποθετηθούν αμέσως σε στεγνό ντουλάπι κάτω του 1% RH. Σε αυτό το περιβάλλον εξαιρετικά χαμηλής υγρασίας <1% RH, η διαδικασία απορρόφησης υγρασίας των εξαρτημάτων διακόπτεται αποτελεσματικά και η υπολειπόμενη διάρκεια ζωής του δαπέδου παύει να καταναλώνεται, το στεγνό ντουλάπι δεν αντιλαμβάνεται το προψήσιμο, το οποίο μπορεί να φορτωθεί απευθείας στη γραμμή για χρήση, αυξάνοντας έτσι σημαντικά την απόδοση παραγωγής.

Προφίλ υγρασίας σε πραγματικό χρόνο(Υγρασία περιβάλλοντος 60% RH, χωρίς φορτίο):

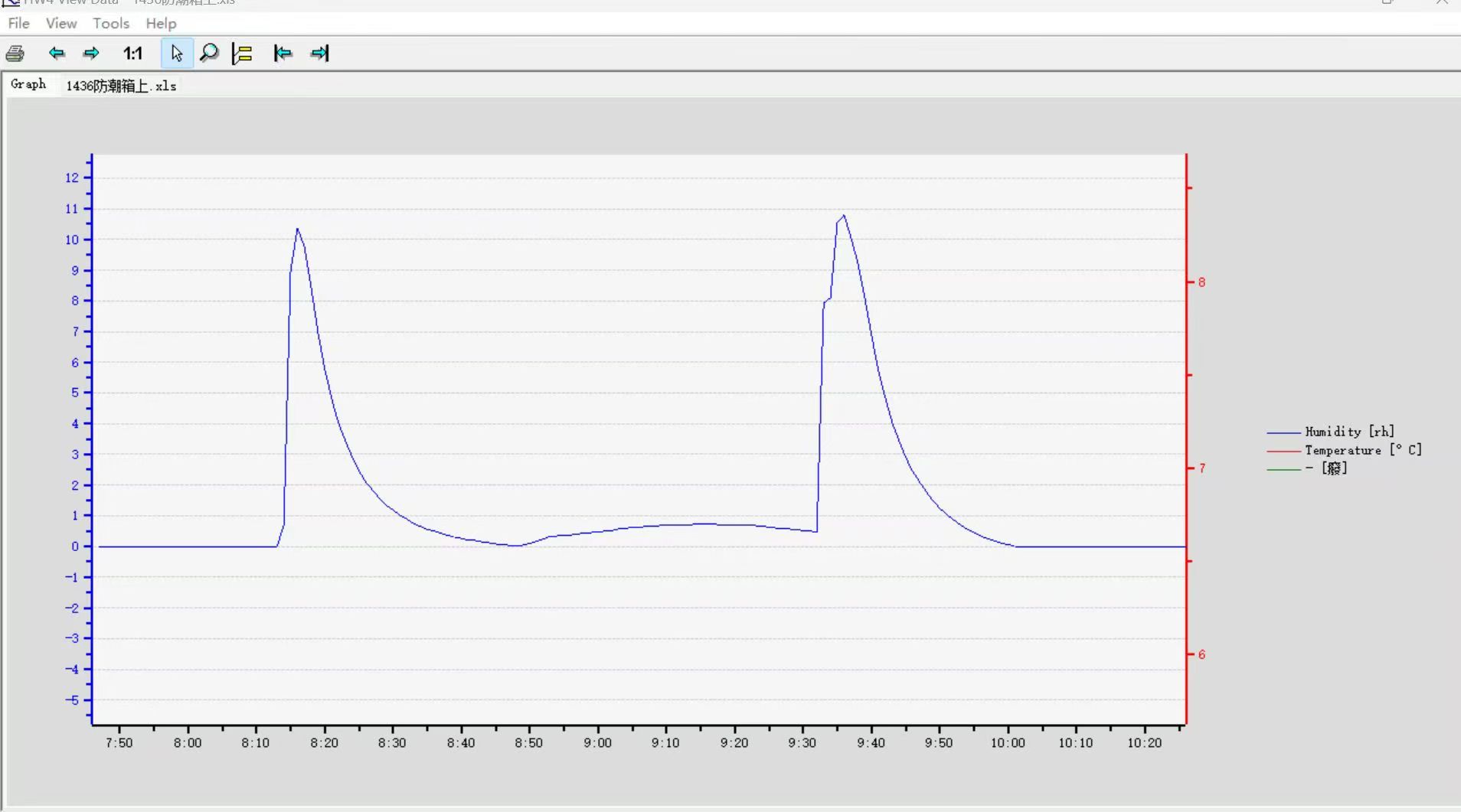

Ανοίγοντας την πόρτα για 30 δευτερόλεπτα κάθε φορά και μετά κλείστε:

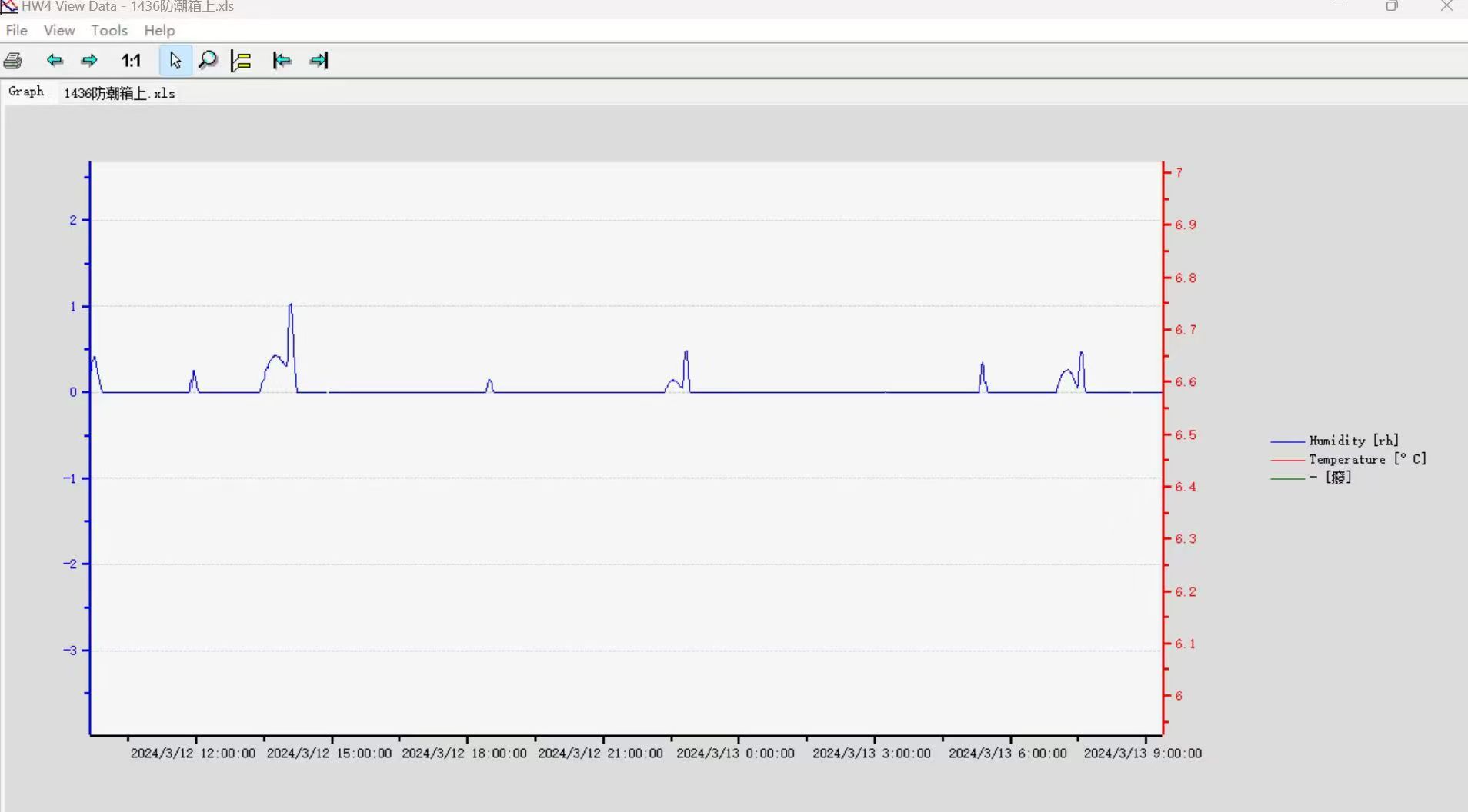

Μακροχρόνια αποθήκευση χωρίς άνοιγμα της πόρτας:

Μέτρηση υγρασίας σε πραγματικό χρόνο πριν από την αποστολή

Χρησιμοποιούμε υγρόμετρο Rotronics υψηλής ακρίβειας για να μετρήσουμε ξανά το κάτω του 1% RH Dry Cabinet πριν από την αποστολή και να εκδίδουμε πιστοποιητικό βαθμονόμησης, διορθώνουμε προσεκτικά κάθε ντουλάπι και βεβαιωνόμαστε ότι όλα λειτουργούν καλά αφού φτάσουν στα χέρια του πελάτη. Αυτό είναι επίσης ευθύνη. παραγγελίες.

Διαφορά μεταξύ ξηρών ντουλαπιών και ντουλαπιών αζώτου:

▸ Τα ντουλάπια στεγνώματος χρησιμοποιούν μονάδες στεγνώματος για αφύγρανση, χωρίς αναλώσιμα, χωρίς ανταλλακτικά και απορροφούν την υγρασία και την εκκενώνουν αυτόματα προς τα έξω.

▸ Τα ντουλάπια αζώτου χρησιμοποιούν καθαρισμό αζώτου για να φτάσουν σε εφαρμογή αποθήκευσης χαμηλής υγρασίας και χαμηλού επιπέδου οξυγόνου, το αέριο N2 είναι αναλώσιμο.

Εξαρτήματα που απαιτούν ξηρά ντουλάπια <1% RH:

▸IC, BGA, QFP και όλα τα εξαρτήματα SMD με MSL 5/6

▸Γυμνά PCB (αποτρέπει την οξείδωση και την απορρόφηση υγρασίας)

▸ Μεταλλικές σκόνες 3D εκτυπωτών (υγροσκοπικές και αντιδραστικές)

Συμμόρφωση με τα Βιομηχανικά Πρότυπα

Τα ξηρά ντουλάπια κάτω από 1% RH έχουν σχεδιαστεί για να πληρούν ή να υπερβαίνουν:

IPC/JEDEC J-STD-033             Χειρισμός, συσκευασία και αποθήκευση MSD

IPC-1601                                  Αποθήκευση και χειρισμός PCB

IEC 61340-5-1                          Έλεγχος ESD (για μοντέλα με ασφάλεια ESD)

Ποιος αγοράζει από εμάς;

Η Symor πουλά ντουλάπια ελεγχόμενης χαμηλής υγρασίας στους παγκοσμίου φήμης κατασκευαστές ημιαγωγών και ηλεκτρονικών, όπως Micron, ST electronics, Phoenix Semiconductor, REC Solar, Wistron, Foxconn και πανεπιστήμια όπως το Stanford, το Illinois, το ETH Zürich.

▸Αντιμετώπιση βασικών σημείων πόνου: Πλήρης επίλυση των προκλήσεων της διαχείρισης MSD (συσκευής ευαίσθητης στην υγρασία)

▸Μειώστε το κόστος και βελτιώστε την αποτελεσματικότητα της συναρμολόγησης: επέφερε σημαντική απόδοση επένδυσης (ROI)

▸Εξαιρετική απόδοση προϊόντος: Σταθερή και αξιόπιστη τεχνολογία ελέγχου υγρασίας

Για περισσότερες λεπτομέρειες σχετικά με τα στεγνά ντουλάπια κάτω του 1% RH, επισκεφτείτε τον ιστότοπό μαςwww.climatestsymor.com, ή στείλτε ένα email στη διεύθυνση sales@climatestsymor.com. Θα σας απαντήσουμε το συντομότερο δυνατό και θα καλωσορίσουμε την πιθανή συνεργασία.
