ΟΜίνι θάλαμος δοκιμής θερμοκρασίαςέχει εξελιχθεί από ένα εξειδικευμένο όργανο σε ένα απαραίτητο εργαλείο. Σε αντίθεση με τα μεγάλα δωμάτια ή τις μεγάλες επιδαπέδιες μονάδες, οι μίνι θάλαμοι θερμοκρασίας παρέχουν ακριβή θερμικό έλεγχο μέσα σε ένα συμπαγές αποτύπωμα, επιτρέποντας στους μηχανικούς να πραγματοποιούν έλεγχο περιβαλλοντικής καταπόνησης απευθείας στους πάγκους εργασίας τους.
Το βασικό πλεονέκτημα είναι απλό: μικρότερη θερμική μάζα ισοδυναμεί με ταχύτερους χρόνους απόκρισης. Ένας μίνι θάλαμος δοκιμής θερμοκρασίας μπορεί να επιτύχει ρύθμιση θερμοκρασίας σε λεπτά και όχι σε ώρες, επιταχύνοντας δραματικά τους κύκλους ανάπτυξης του προϊόντος, ενώ μειώνει την κατανάλωση ενέργειας έως και 70% σε σύγκριση με περιβαλλοντικούς θαλάμους τυπικού μεγέθους. Αυτός ο οδηγός παρέχει μια ολοκληρωμένη εξέταση των πραγματικών εφαρμογών σε ηλεκτρονικά, τεχνολογία μπαταριών, επιστήμη υλικών και ερευνητικά εργαστήρια.
Δοκιμές ηλεκτρονικών και ημιαγωγώνΗ πιο διαδεδομένη εφαρμογή του αΜίνι θάλαμος δοκιμής θερμοκρασίαςβρίσκεται στην ανάπτυξη ηλεκτρονικών. Τα πακέτα ημιαγωγών, οι αισθητήρες, οι ταλαντωτές, οι μπαταρίες και οι σύνδεσμοι έχουν όλα χαρακτηριστικά που εξαρτώνται από τη θερμοκρασία που πρέπει να χαρακτηριστούν πριν από την ενοποίηση του συστήματος. Οι μηχανικοί χρησιμοποιούν μίνι θαλάμους για να αξιολογήσουν την παραμετρική μετατόπιση, τα ρεύματα διαρροής και τη συμπεριφορά ψυχρής εκκίνησης υπό ελεγχόμενες θερμικές συνθήκες.
Τα τυπικά εξαρτήματα που ελέγχονται περιλαμβάνουν:
•Κινητά και τηλέφωνα
•Ολοκληρωμένα κυκλώματα (IC) και μικροελεγκτές
•Αισθητήρες MEMS (επιταχυνσιόμετρα, αισθητήρες πίεσης, γυροσκόπια)
•Ταλαντωτές κρυστάλλων και αναφορές συχνότητας
• Power MOSFET και μονάδες IGBT
•Συνδέκτες και συγκροτήματα πλακέτας τυπωμένου κυκλώματος
Η χαμηλή θερμική αδράνεια ενός μίνι θαλάμου επιτρέπει πειράματα κλιμακωτής καταπόνησης και λεπτόκοκκη χαρτογράφηση της απόδοσης σε σχέση με τη θερμοκρασία. Για παράδειγμα, ένας μηχανικός μπορεί να προγραμματίσει έναν κύκλο από -40°C έως +125°C σε βήματα των 5°C, κρατώντας για 10 λεπτά σε κάθε βήμα ενώ μετράει τις βασικές παραμέτρους. Αυτό το επίπεδο κοκκοποίησης δεν είναι πρακτικό σε μεγαλύτερους θαλάμους λόγω παρατεταμένων χρόνων σταθεροποίησης.
ΣυμορΜίνι θάλαμοι δοκιμής θερμοκρασίαςτώρα εξυπηρετούν τη βιομηχανία φωτονικής, η οποία έχει σχεδιαστεί ρητά για αισθητήρες απεικόνισης, φωτοανιχνευτές, πηγές λέιζερ και άλλα στοιχεία φωτονικής . Αυτές οι συσκευές είναι συχνά ευαίσθητες σε ακραίες θερμοκρασίες και κλίσεις κατά την ανάπτυξη και τον χαρακτηρισμό.
Οι μηχανικοί που εργάζονται με οπτικά εξαρτήματα αντιμετωπίζουν συχνά περιορισμένη πρόσβαση σε κοινόχρηστους θερμικούς θαλάμους. Τα μεγάλα συστήματα είναι ακριβά και συχνά υπεραριθμούνται, δημιουργώντας σημεία συμφόρησης στη ροή εργασίας. Ένας μίνι θάλαμος δοκιμής θερμοκρασίας αντιμετωπίζει αυτό το πρόβλημα παρέχοντας ένα αποκλειστικό, επαναλαμβανόμενο θερμικό περιβάλλον στον πάγκο κάθε μηχανικού.

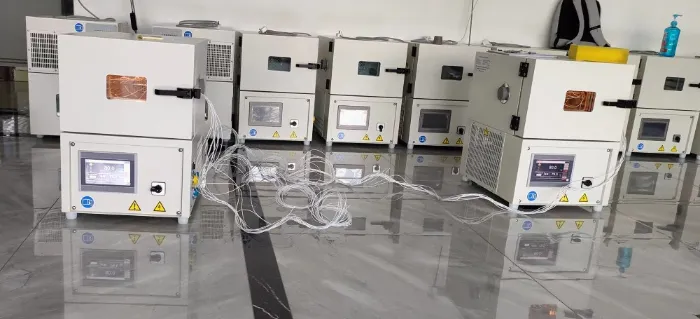

Η βιομηχανία δοκιμών μπαταριών έχει υιοθετήσει τους μίνι θαλάμους ως βασικό εξοπλισμό.ΣυμορΗ , ένας σημαντικός προμηθευτής μίνι θαλάμου δοκιμής θερμοκρασίας, προσφέρει TGDW-12 Mini Constant Temperature Chamber ειδικά για δοκιμές κυψελών νομισμάτων και κυψελών μικρών σακουλών. Με εσωτερικό όγκο 12 λίτρων, αυτή η μονάδα μπορεί να φιλοξενήσει έως και 16 κελιά νομισμάτων.
Περιβαλλοντική προσομοίωση για ποιοτικό έλεγχοΓια εργαστήρια διασφάλισης ποιότητας, ένας μίνι θάλαμος δοκιμής θερμοκρασίας παρέχει τη δυνατότητα εκτέλεσης δοκιμών συμπύκνωσης και υγρασίας-πάγωσης σύμφωνα με τα διεθνή πρότυπα. Αυτές οι δοκιμές προσομοιώνουν την εξωτερική συμπύκνωση και αξιολογούν την αντίσταση ενός υλικού στη διάχυση υδρατμών.
Τα προϊόντα που συνήθως επικυρώνονται μέσω αυτής της μεθόδου περιλαμβάνουν:
•Ηλεκτρονικά περιβλήματα εξωτερικού χώρου
•Εξωτερικά εξαρτήματα αυτοκινήτου
•Αρχιτεκτονικά επιχρίσματα και σφραγιστικά
•Υλικά συσκευασίας ευαίσθητων εμπορευμάτων
Τα εργαστήρια βαθμονόμησης και μετρολογίας χρησιμοποιούνμίνι θάλαμοι δοκιμής θερμοκρασίαςγια δοκιμή εξάρτησης από τη θερμοκρασία του οργάνου και του αισθητήρα. Οι ανιχνευτές αναφοράς ρυθμίζονται σε σταθερές θερμοκρασίες, ενώ οι μετρήσεις πραγματοποιούνται μέσω εξωτερικών τροφοδοσιών. Αυτή η εφαρμογή επωφελείται από τη σταθερότητα ελέγχου και τις χαμηλές χωρικές κλίσεις που επιτυγχάνονται εύκολα σε ένα μικρό περίβλημα.
Το Mini Temperature Test Chamber έχει ωριμάσει από μια εναλλακτική λύση εξοικονόμησης χώρου σε ένα κύριο εργαλείο για περιβαλλοντική προσομοίωση. Οι εφαρμογές του καλύπτουν σχεδόν κάθε κλάδο που απαιτεί θερμική επικύρωση μικρών εξαρτημάτων: από εργοστάσια ημιαγωγών έως εργαστήρια μπαταριών, από κατασκευαστές ιατρικών συσκευών μέχρι πανεπιστημιακά ερευνητικά προγράμματα.
Η επιλογή ενός μίνι θαλάμου θα πρέπει να βασίζεται πρώτα στις απαιτήσεις εφαρμογής και μετά από φυσικούς περιορισμούς. Δώστε προτεραιότητα στο εύρος θερμοκρασίας, τον ρυθμό ράμπας και την ομοιομορφία έναντι του φυσικού μεγέθους. Ένας θάλαμος που δεν μπορεί να φτάσει τα απαιτούμενα άκρα είναι άχρηστος, ανεξάρτητα από το πόσο λίγο χώρο καταλαμβάνει.
Για τους μηχανικούς και τους υπεύθυνους εργαστηρίων, το μήνυμα είναι σαφές: η εποχή της αναμονής για πρόσβαση σε έναν επιδαπέδιο θάλαμο έχει τελειώσει. Ένα αφιερωμένοΜίνι θάλαμος δοκιμής θερμοκρασίαςσε κάθε πάγκο επιταχύνει την ανάπτυξη, βελτιώνει την ποιότητα των δεδομένων και, τελικά, προσφέρει πιο αξιόπιστα προϊόντα στην αγορά.
