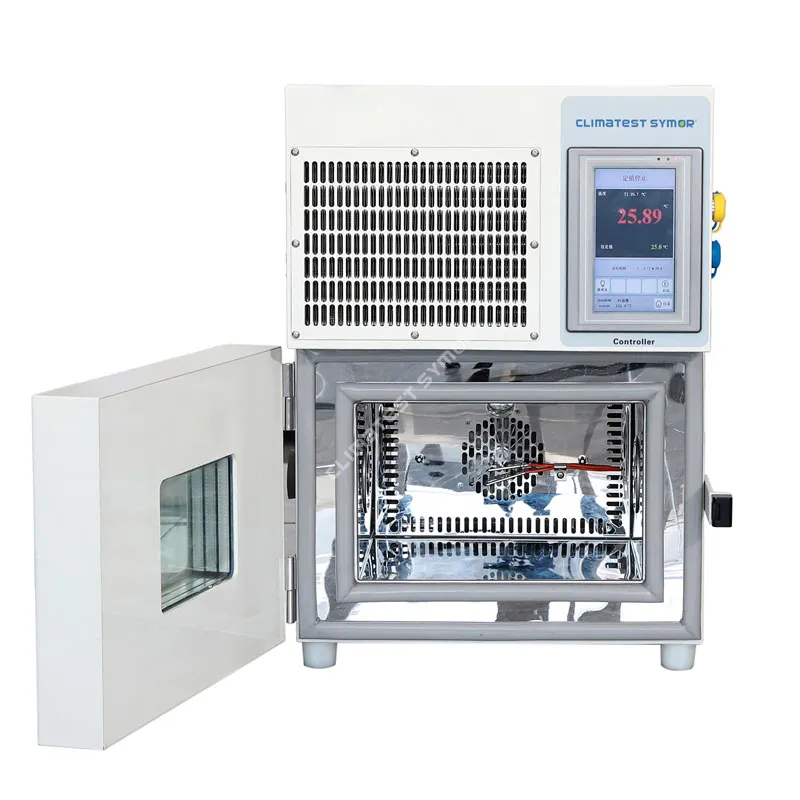

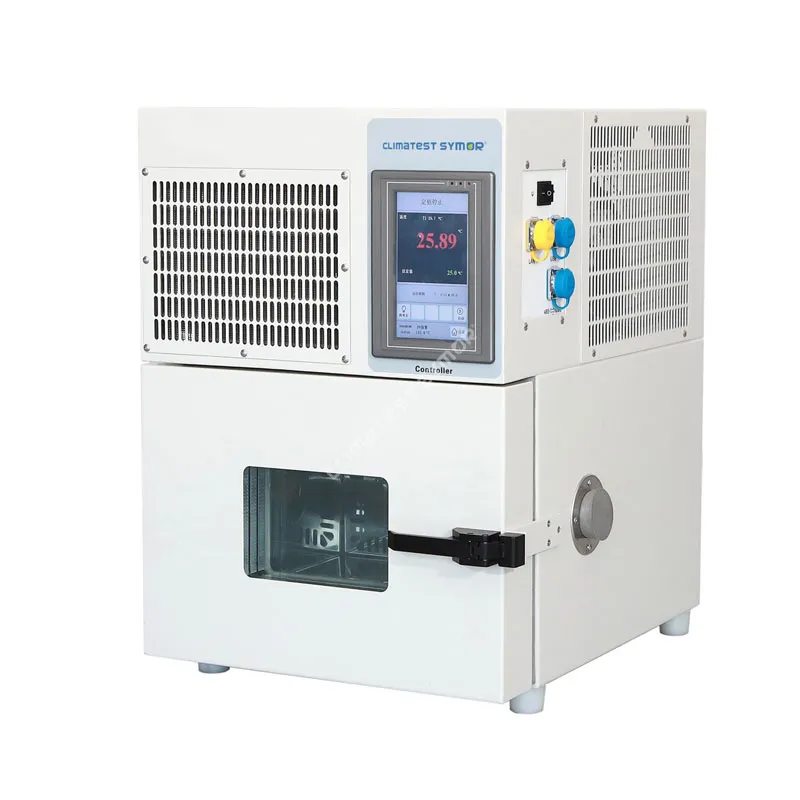

A Θάλαμος δοκιμής μικρής θερμοκρασίαςπαρέχει τις ίδιες ακριβώς δυνατότητες ελέγχου θερμικής καταπόνησης με τον επιδαπέδιο θάλαμο θερμοκρασίας, αλλά μέσα σε ένα αποτύπωμα που ταιριάζει σε έναν πάγκο ή σε ένα πολυσύχναστο εργαστήριο.
Η πρόκληση είναι ότι «μικρό» δεν σημαίνει «πιο αδύναμο». Οι συμπαγείς θάλαμοι δοκιμής μίνι θερμοκρασίας επιτυγχάνουν ρυθμούς ράμπας θερμοκρασίας από 3°C έως 5°C ανά λεπτό, ενώ καταναλώνουν ισχύ μικρότερη από 1,5 KW. Αυτός ο οδηγός παρέχει μια πλήρη τεχνική ανάλυση των προδιαγραφών του θαλάμου δοκιμής μικρής θερμοκρασίας, συμπεριλαμβανομένων των πινάκων απόδοσης, της μηχανικής δομής και των πρακτικών συμβουλών εφαρμογής.
Βασικές τεχνικές προδιαγραφές ενός θαλάμου δοκιμής μικρής θερμοκρασίας Κατά την αξιολόγηση αΘάλαμος δοκιμής μικρής θερμοκρασίας, δεν μπορείτε να βασιστείτε σε διαφημιστικά μηνύματα μάρκετινγκ. Οι επαγγελματίες πελάτες ζητούν δεδομένα. Ακολουθούν οι τυπικές προδιαγραφές για συμπαγείς θαλάμους δοκιμής θερμοκρασίας υψηλής απόδοσης που κυμαίνονται από 12 λίτρα έως 36 λίτρα εσωτερικού όγκου - τα πιο κοινά μεγέθη για δοκιμές σε επίπεδο εξαρτημάτων.
| Παράμετρος | Τυπική Εύρος | Σημείωση Μηχανικού |
| Εσωτερικός όγκος | 12L / 22L / 36L | Τα 12L είναι κατάλληλα για δοκιμή ενός PCB ή μπαταρίας. Το 36L φιλοξενεί έως και 3 αισθητήρες αυτοκινήτου ταυτόχρονα. |
| Εσωτερικές διαστάσεις (Π x Β x Υ) | 310×230×200 mm (12L) έως 400 x 300 x 300 mm (36L) | Βεβαιωθείτε ότι η υπό δοκιμή συσκευή σας (DUT) δεν καταλαμβάνει περισσότερο από τα 2/3 της εσωτερικής περιοχής για να διατηρείται η ροή αέρα. |
| Εξωτερικές διαστάσεις (Π x Β x Υ) | 500×540×650 mm (12L) έως 640×730×920 mm (36L) | Οι περισσότερες μονάδες έχουν σχεδιαστεί για να ταιριάζουν σε πάγκους εργαστηρίου. |
| Καθαρό Βάρος | 60 κιλά έως 90 κιλά | Επαληθεύστε την αξιολόγηση φόρτου του πάγκου εργασίας σας. |
| Κατασκευή εσωτερικού χώρου | SUS 304 από ανοξείδωτο χάλυβα | Παρέχει αντίσταση στην οξείδωση και επιτρέπει τον εύκολο καθαρισμό |
| Εξωτερική Κατασκευή | Χάλυβας ψυχρής έλασης με επίστρωση πούδρας | Ανθεκτικό στη σκουριά, σταθερή ιδιοκτησία |
Οι προδιαγραφές σε αυτόν τον πίνακα καθορίζουν εάν ο θάλαμος δοκιμής μικρής θερμοκρασίας πληροί τα διεθνή πρότυπα δοκιμών όπως το IEC 60068-2-1 (κρύο) και το IEC 60068-2-2 (ξηρή θερμότητα).
| Παράμετρος | Τιμή (Τυπικό μοντέλο) | Κριτική Ενόραση |
| Εύρος Θερμοκρασίας | -40°C έως +130°C | Οι -40°C καλύπτουν το 95% των εμπορικών δοκιμών ηλεκτρονικών. |
| Διακύμανση θερμοκρασίας | ± 0,5°C | Μετρά τη βραχυπρόθεσμη σταθερότητα σε ένα μόνο σημείο αισθητήρα. |
| Ομοιομορφία θερμοκρασίας | <2,0°C (@9 βαθμοί) | Χωρίς φορτίο |
| Ποσοστό θέρμανσης | 2,0-3,0°C/min κατά μέσο όρο | Από -40°C έως +85°C |
| Ρυθμός ψύξης | 1,0-2,0°C/min κατά μέσο όρο | Από +85°C έως -40°C. Περιορίζεται από τη μετατόπιση του συμπιεστή σε χαμηλές θερμοκρασίες. |
| Ανάλυση θερμοκρασίας | 0,1°C | Η υψηλή ανάλυση είναι απαραίτητη για τη δοκιμή σταθερότητας των αισθητήρων και των ταλαντωτών MEMS. |
A Θάλαμος δοκιμής μικρής θερμοκρασίαςκανονικά ενσωματώνεται στην υπάρχουσα ροή εργασίας, στα συστήματα δεδομένων και στο φυσικό σας περιβάλλον.
Σύστημα κυκλοφορίας αέρα
Όλοι οι σύγχρονοι συμπαγείς θάλαμοι χρησιμοποιούν σχέδιο μεταφοράς με εξαναγκασμένο αέρα. Ένας φυγοκεντρικός ανεμιστήρας τοποθετημένος στον πίσω τοίχο τραβάει αέρα μέσω ενός πτερυγίου θερμαντήρα και πηνίου εξατμιστή και στη συνέχεια τον διανέμει κατακόρυφα μέσω διάτρητων πλευρικών αγωγών. Η ταχύτητα του αέρα πρέπει να είναι μεταξύ 1,5 m/s και 3,0 m/s. Οι υψηλότερες ταχύτητες βελτιώνουν την ομοιομορφία, αλλά μπορούν να ψύχουν μικρά, ελαφριά δείγματα γρηγορότερα από τον προγραμματισμένο ρυθμό ράμπας.
Θύρα καλωδίων και εξαρτήματα
ΚάθεΘάλαμος δοκιμής μικρής θερμοκρασίαςπρέπει να περιλαμβάνει μια πλευρική θύρα πρόσβασης. Η τυπική διάμετρος είναι 50 mm (2 ίντσες). Η θύρα περιλαμβάνει ένα ελαστικό βύσμα σιλικόνης που διατηρεί τη σφράγιση του θαλάμου ενώ επιτρέπει στα καλώδια να περάσουν. Για τροφοδοτούμενα DUT, χρησιμοποιήστε αποκλειστικά τη θύρα καλωδίου—μην κλείνετε ποτέ την πόρτα στα καλώδια.

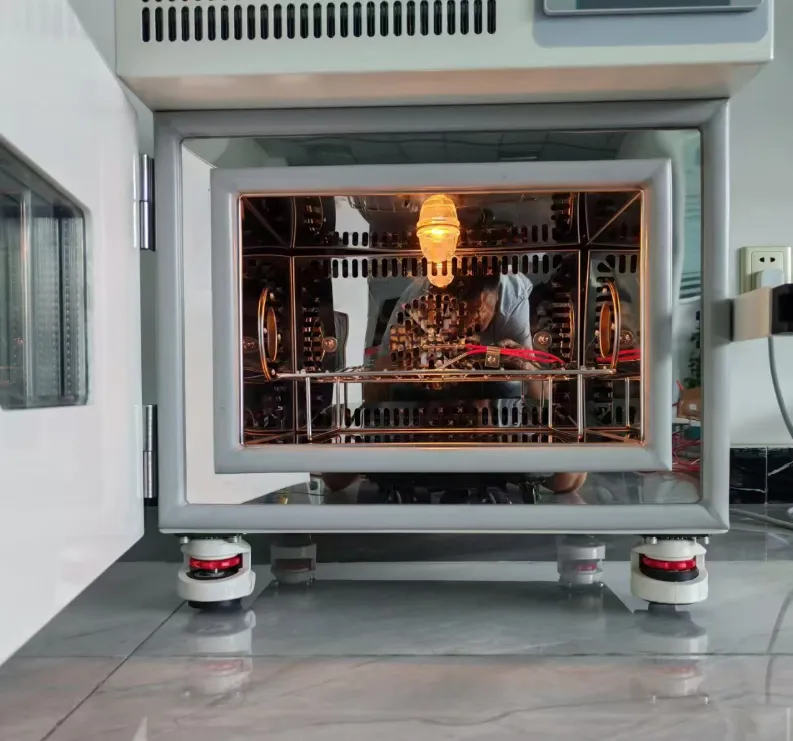

Ράφια και φορτίο
Ο τυπικός μίνι θάλαμος θερμοκρασίας περιλαμβάνει ένα ράφια από ανοξείδωτο χάλυβα. Το μέγιστο φορτίο ραφιού κυμαίνεται τυπικά από 10 kg έως 20 kg, με το κάτω ράφι να προσδιορίζεται για την πλήρη χωρητικότητα του θαλάμου.
Οι ακόλουθες τρεις ερωτήσεις αντιπροσωπεύουν τις πιο συχνές μηχανικές και λειτουργικές ανησυχίες που εγείρονται από τους διευθυντές εργαστηρίων, τους μηχανικούς ποιότητας και τους ειδικούς προμηθειών κατά τον καθορισμό ενός θαλάμου δοκιμής μικρής θερμοκρασίας.
1: Πώς μπορώ να υπολογίσω το σωστό μέγεθος ενός θαλάμου δοκιμής μικρής θερμοκρασίας για τα δείγματα δοκιμής μου;
Πρέπει να διασφαλίσετε ότι το δείγμα σας δεν καταλαμβάνει περισσότερο από τα δύο τρίτα του εσωτερικού όγκου και ότι κανένα δείγμα δεν βρίσκεται σε απόσταση 10 cm από οποιονδήποτε εσωτερικό τοίχο.
Ο κανόνας του ενός τρίτου βασίζεται στη δυναμική ροής αέρα. Για παράδειγμα, εάν επιλέξετε ένα θάλαμο δοκιμής μικρής θερμοκρασίας 36 λίτρων, ο συνολικός όγκος δείγματος δεν πρέπει να υπερβαίνει τα 24 λίτρα. Ακολουθεί η μέθοδος υπολογισμού βήμα προς βήμα:
. Μετρήστε τις διαστάσεις DUT σας σε εκατοστά: Μήκος x Πλάτος x Ύψος.
. Υπολογίστε τον όγκο ενός δείγματος σε λίτρα: (Μ x Π x Υ) / 1.000.
. Πολλαπλασιάστε με τον αριθμό των δειγμάτων για να λάβετε τον συνολικό όγκο δείγματος.
Επιπλέον, διατηρήστε το διάκενο για την κυκλοφορία του αέρα. Το πλήθος επιστροφής αέρα βρίσκεται συνήθως στον πίσω τοίχο. Ο αποκλεισμός αυτού με ένα δείγμα που είναι πολύ ψηλό θα προκαλέσει μεγάλη προκατάληψη θερμοκρασίας. Για αξιόπιστα αποτελέσματα, χρησιμοποιείτε πάντα τα διάτρητα ράφια που παρέχονται και μην στοιβάζετε ποτέ δείγματα απευθείας στο πάτωμα του θαλάμου.
2: Πώς μπορώ να εκτελέσω μια δοκιμή ομοιομορφίας θερμοκρασίας (χαρτογράφηση) στον θάλαμο δοκιμής μικρής θερμοκρασίας;
Θα χρειαστείτε ένα βαθμονομημένο καταγραφικό δεδομένων πολλαπλών καναλιών με τουλάχιστον 9 αισθητήρες PT100
Εδώ είναι η επαγγελματική μέθοδος:
. 9 Αισθητήρας θερμοκρασίας PT100, βαθμονομημένος με ακρίβεια ±0,3°C
. Καταγραφέας δεδομένων με ρυθμό δειγματοληψίας 50 ms έως 1 δευτερόλεπτο
. Εξάρτημα θαλάμου ή συρμάτινο ράφι (μη μεταλλικό για αποφυγή θερμικής αγωγιμότητας)
Διαδικασία δοκιμής:
1. Τοποθετήστε τους 9 αισθητήρες μέσα στον άδειο θάλαμο σε αυτές τις θέσεις:
. 8 γωνίες (η καθεμία εντός 50 mm από τον τοίχο
. Γεωμετρικό κέντρο
2. Ρυθμίστε το θάλαμο σε τρία σημεία ρύθμισης που χρειάζεστε: -40°C, +25°C και +85°C
3. Αφήστε 30 λεπτά σταθεροποίησης (χρόνος εμποτισμού) σε κάθε σημείο ρύθμισης.
4. Καταγραφή δεδομένων θερμοκρασίας για 30 λεπτά σε κάθε σημείο ρύθμισης.
5.Υπολογίστε την ομοιομορφία ως: (Η υψηλότερη θερμοκρασία που καταγράφηκε μεταξύ 9 βαθμών) μείον (Η χαμηλότερη θερμοκρασία που καταγράφηκε μεταξύ 9 σημείων).
Κριτήρια επιτυχίας: Για υψηλή ποιότηταΘάλαμος δοκιμής μικρής θερμοκρασίας, η ομοιομορφία πρέπει να είναι ≤2,0°C. Εάν ο θάλαμος σας υπερβαίνει την ομοιομορφία των 3,0°C, ελέγξτε για φραγμένο ανεμιστήρα, βλάβη του θερμαντήρα ή χαμηλή φόρτιση ψυκτικού. Πραγματοποιήστε αυτή τη δοκιμή ετησίως και μετά από οποιαδήποτε μετακίνηση του θαλάμου.
