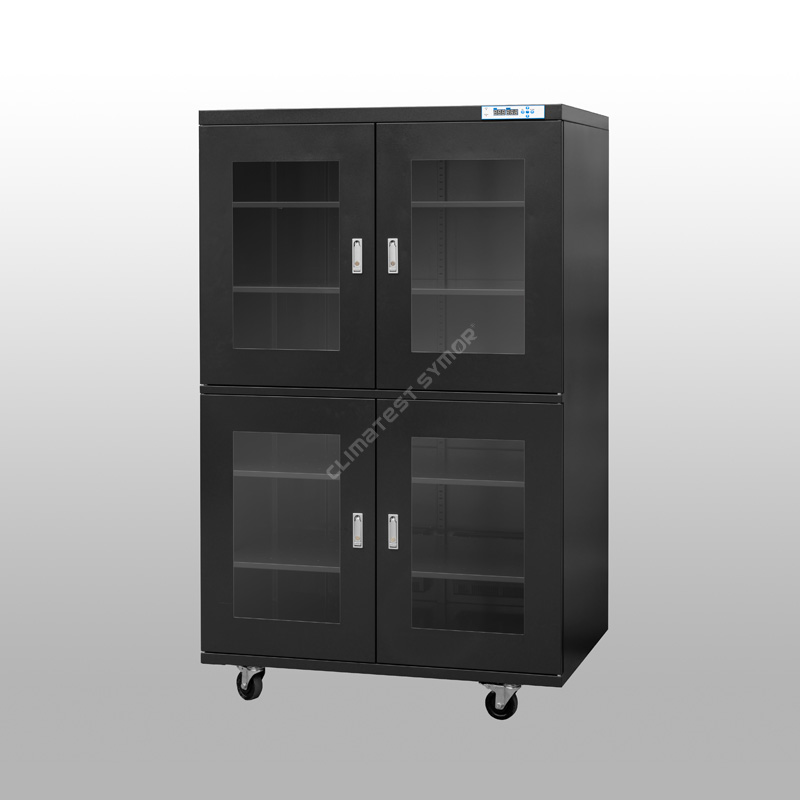

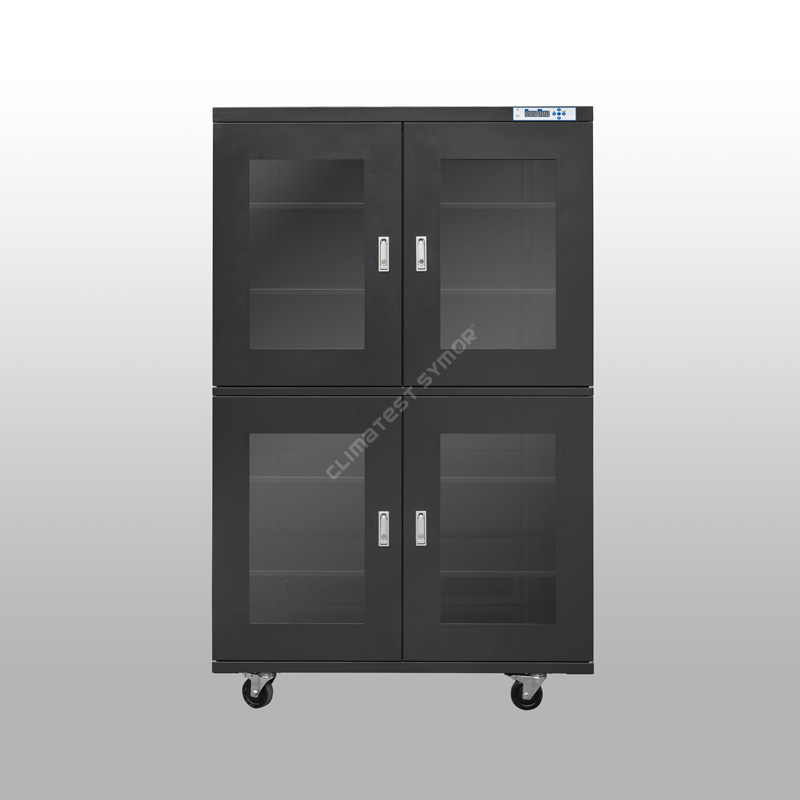

Στεγνά ντουλάπια ελέγχου χαμηλής υγρασίας

Περιγραφή

Τα στεγνά ντουλάπια ελέγχου χαμηλής υγρασίας <1%RH έχουν σχεδιαστεί κυρίως για ηλεκτρονικά εξαρτήματα που ταξινομούνται σε επίπεδα υψηλής ευαισθησίας σε υγρασία (MSL)—συγκεκριμένα Επίπεδα 4, 5, 5α και 6. Αυτά τα ντουλάπια αποθήκευσης εξαιρετικά χαμηλής υγρασίας είναι ικανά να διατηρούν σταθερά ένα περιβάλλον αποθήκευσης <1%RH, συμμορφώνοντας έτσι με το διεθνές πρότυπο JECED3ST/JD της βιομηχανίας με το διεθνές πρότυπο IP3C-ST/EC.

 Στεγνά ντουλάπια ελέγχου χαμηλής υγρασίας: Προδιαγραφή

Στεγνά ντουλάπια ελέγχου χαμηλής υγρασίας: Χαρακτηριστικό

▸Σχετική υγρασία: <1%RH, που προσφέρει μια λύση αποθήκευσης εξαιρετικά χαμηλής υγρασίας για MSL 4, 5, 5a και 6.

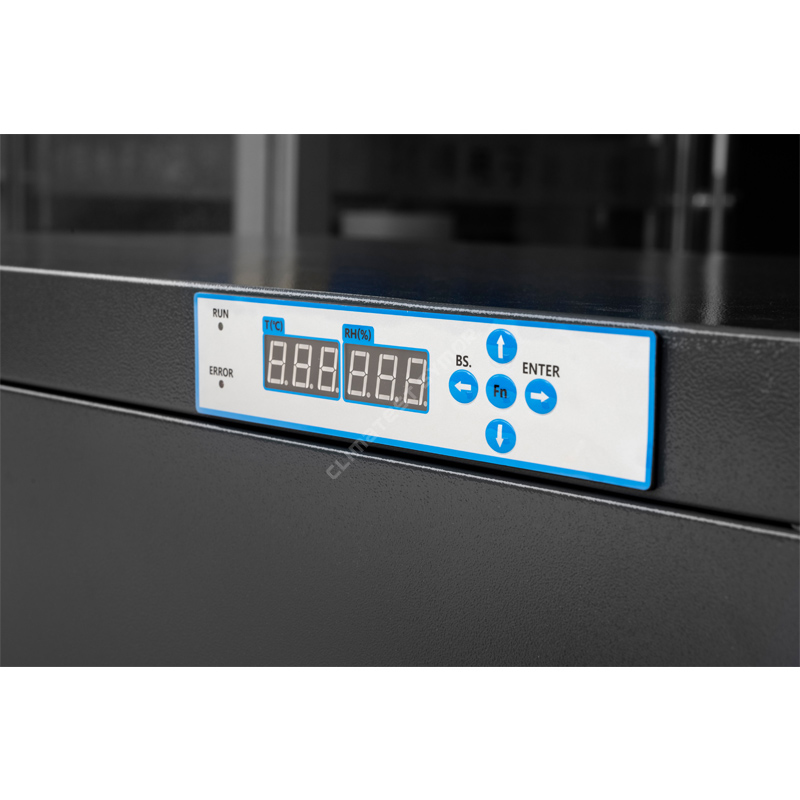

▸Ψηφιακή οθόνη: Οθόνη LED HD ελεγχόμενη από μικροϋπολογιστή, ρύθμιση RH φιλική προς το χρήστη, παρακολούθηση σε πραγματικό χρόνο.

▸Ασφαλές για ESD: Αντιστατική αντίσταση επιφάνειας 105–10⁹ Ω.

▸Ρυθμιζόμενα ράφια: Ρυθμιζόμενο ύψος, για εξαρτήματα διαφορετικού μεγέθους.

▸Λειτουργία μνήμης: Δεν χρειάζεται επαναφορά μετά από διακοπή ρεύματος.

▸Ενεργειακά αποδοτικό: Εξοικονόμηση ενέργειας, διατηρώντας παράλληλα πολύ αποτελεσματικό έλεγχο υγρασίας.

Πώς γίνεται η αφύγρανση;

Η αρχή αφύγρανσης ενός ξηρού θαλάμου ελέγχου χαμηλής υγρασίας <1%RH είναι η "φυσική προσρόφηση μέσω μοριακών κόσκινων + κυκλική αναγέννηση" (η πιο αξιόπιστη μέθοδος), ο κανονικός ξηρός θάλαμος ψύξης TE δεν μπορεί να φτάσει σε τόσο εξαιρετικά χαμηλό επίπεδο υγρασίας.

Διαδικασία προσρόφησης: Τα μοριακά κόσκινα χρησιμοποιούνται ως προσροφητικό υλικό στο ντουλάπι. Αυτά τα κόσκινα διαθέτουν ένα τεράστιο δίκτυο μικροπόρων νανοκλίμακας που προσροφούν μόρια νερού από τον αέρα - όπως ένα σφουγγάρι που απορροφά νερό. Ένας ανεμιστήρας τραβάει υγρό αέρα στις ξηρές μονάδες, όπου τα μόρια του νερού υφίστανται φυσική προσρόφηση και ο ξηρός αέρας στη συνέχεια επιστρέφει στο εσωτερικό του ντουλαπιού.

ΑναγέννησηΔιαδικασία:Μόλις το μοριακό κόσκινο φτάσει σε κορεσμό προσρόφησης, το σύστημα ξεκινά αυτόματα τη θέρμανση σε χαμηλή θερμοκρασία ήπια για να μετατρέψει τα προσροφημένα μόρια νερού σε υδρατμούς, οι οποίοι στη συνέχεια αποβάλλονται από το ερμάριο. το μοριακό κόσκινο αποκαθιστά έτσι την ικανότητα απορρόφησης υγρασίας.

<1%RH Τα στεγνά ντουλάπια ελέγχου χαμηλής υγρασίας υιοθετούν προηγμένη τεχνολογία, συμπεριλαμβανομένων αισθητήρων σχετικής υγρασίας (RH) και θερμοκρασίας που εισάγονται στην Ελβετία, για να διασφαλιστεί ο ακριβής έλεγχος και παρακολούθηση του εσωτερικού περιβάλλοντος, η ακρίβεια του αισθητήρα υγρασίας είναι +/-2% RH. Διατηρώντας ένα σταθερό περιβάλλον με χαμηλή υγρασία, τα στεγνά ντουλάπια προστατεύουν αποτελεσματικά τα ευαίσθητα αντικείμενα από τις βλαβερές συνέπειες της υγρασίας, όπως η διάβρωση, η μούχλα και η υποβάθμιση.

Στεγνά ντουλάπια ελέγχου χαμηλής υγρασίας στη συναρμολόγηση SMT

Στη βιομηχανία SMT (Surface Mount Technology), η κύρια εφαρμογή των ξηρών ντουλαπιών <1% RH είναι η εξειδικευμένη διαχείριση και έλεγχος των Moisture Sensitive Devices (MSDs), διασφαλίζοντας ότι παραμένουν απολύτως στεγνά πριν από τη συγκόλληση με επαναροή, αποτρέποντας έτσι τη ζημιά των εξαρτημάτων που προκαλείται από το "φαινόμενο ποπ κορν".

Το Floor Life αναφέρεται στον μέγιστο επιτρεπόμενο χρόνο που μπορεί να παραμείνει μια MSD (Ευαίσθητη στην Υγρασία Συσκευή) σε ένα τυπικό εργοστασιακό περιβάλλον (≤30°C / 60% RH), αφού αφαιρεθεί από τη σακούλα κενού φραγμού υγρασίας, ενώ παραμένει ασφαλής για τοποθέτηση και επαναροή συγκόλλησης.

Μέθοδος Εφαρμογής: Μόλις αφαιρεθούν τα εξαρτήματα MSL Level 4–6 από τις σακούλες κενού τους, εάν οι διαδικασίες στερέωσης και επαναροής συγκόλλησης δεν ολοκληρωθούν εντός της καθορισμένης διάρκειας ζωής δαπέδου, πρέπει να τοποθετηθούν αμέσως σε ξηρό ντουλάπι αποθήκευσης <1% RH. Σε αυτό το περιβάλλον εξαιρετικά χαμηλής υγρασίας <1% RH, η διαδικασία απορρόφησης υγρασίας των εξαρτημάτων διακόπτεται αποτελεσματικά και η υπολειπόμενη διάρκεια ζωής του δαπέδου παύει να καταναλώνεται, το στεγνό ντουλάπι δεν αντιλαμβάνεται το προψήσιμο, το οποίο μπορεί να φορτωθεί απευθείας στη γραμμή για χρήση, αυξάνοντας έτσι σημαντικά την απόδοση παραγωγής.

Προφίλ υγρασίας σε πραγματικό χρόνο(Υγρασία περιβάλλοντος 60% RH, χωρίς φορτίο):

Ανοίγοντας την πόρτα για 30 δευτερόλεπτα κάθε φορά και μετά κλείστε:

Μακροχρόνια αποθήκευση χωρίς άνοιγμα της πόρτας:

Μέτρηση υγρασίας σε πραγματικό χρόνο πριν από την αποστολή

Χρησιμοποιούμε υγρόμετρο Rotronics υψηλής ακρίβειας για να μετρήσουμε ξανά το στεγνό ερμάριο <1%RH πριν από την αποστολή και να εκδίδουμε πιστοποιητικό βαθμονόμησης, διορθώνουμε προσεκτικά κάθε ντουλάπι και βεβαιωνόμαστε ότι όλα λειτουργούν καλά αφού φτάσουν στα χέρια του πελάτη. Αυτό είναι επίσης ευθύνη.

Διαφορά μεταξύ ξηρών ντουλαπιών χαμηλής υγρασίας και ντουλαπιών αζώτου:

▸ Τα ντουλάπια στεγνώματος χαμηλής υγρασίας χρησιμοποιούν μονάδες στεγνώματος για αφύγρανση, χωρίς αναλώσιμα, χωρίς ανταλλακτικά και απορροφούν την υγρασία και την εκκενώνουν αυτόματα προς τα έξω.

▸ Τα ντουλάπια καθαρισμού αζώτου χρησιμοποιούν αέριο άζωτο για να φτάσουν σε εφαρμογή αποθήκευσης χαμηλής υγρασίας και χαμηλού επιπέδου οξυγόνου, το αέριο N2 είναι αναλώσιμο.

<1%RH Στεγνά ντουλάπια ελέγχου χαμηλής υγρασίας: Εφαρμογή

▸Κατασκευή ημιαγωγών και ηλεκτρονικών:

. Γκοφρέτες/Τσιπ/BGA/PCB: Για ευαίσθητα στην υγρασία εξαρτήματα με επίπεδο ευαισθησίας υγρασίας (MSL) που κυμαίνεται από 2a έως 5a, αποτρέπει το «φαινόμενο ποπ κορν» (εσωτερικό ράγισμα) που προκαλείται από την ταχεία εξάτμιση της εσωτερικής υγρασίας κατά τη συγκόλληση.

. Photoresists/Fluxes: Αποτρέπει την υποβάθμιση της απόδοσης που προκύπτει από την απορρόφηση υγρασίας.

▸Οπτικά και όργανα ακριβείας

. Φακοί Υψηλής Ακρίβειας / Επικαλυμμένα Οπτικά / Fiber End Faces

Για περισσότερες λεπτομέρειες σχετικά με τα στεγνά ντουλάπια ελέγχου χαμηλής υγρασίας κάτω από 1% RH, επισκεφθείτε τον ιστότοπό μας www.climatestsymor.com ή στείλτε ένα email στη διεύθυνση sales@climatestsymor.com. Θα σας απαντήσουμε το συντομότερο δυνατό και θα καλωσορίσουμε την πιθανή συνεργασία.
