Στην κατασκευή ηλεκτρονικών ειδών και ημιαγωγών, η ακεραιότητα της διεργασίας εξαρτάται από επαναλαμβανόμενο έλεγχο τάσης. Εναθάλαμος περιβαλλοντικών δοκιμώνδεν είναι απλώς ένα περίβλημα. είναι ο τελικός διαιτητής προτού ένα εξάρτημα πληροί τις προϋποθέσεις για ανάπτυξη κρίσιμης σημασίας για την αποστολή. Τα διαπιστευμένα εργαστήρια και οι παγκόσμιοι κατασκευαστές αναγνωρίζουν ότι ο θερμικός κύκλος, η αντοχή στην υγρασία και οι κλιματικές δοκιμές σταθερής κατάστασης πρέπει να προσφέρουν ακλόνητη πιστότητα. Ακόμη και κλασματικές αποκλίσεις - αόρατες με γυμνό μάτι - μπορούν να καλύψουν λανθάνοντα ελαττώματα ή να ανεβάσουν ψευδώς τη βαθμολογία στιβαρότητας ενός προϊόντος. Αυτό το άρθρο αναλύει τις τρέχουσες προκλήσεις, τις μετρολογικές στρατηγικές και τη φιλοσοφία της μηχανικής που μετατρέπει ένα τυπικό κλιματικό σύστημα σε έναν αξιόπιστο συνεργάτη ποιότητας.
Συσκευασίες ημιαγωγών, συγκροτήματα πλακέτας τυπωμένου κυκλώματος και συσκευές MEMS ανταποκρίνονται με υπερευαισθησία στις διαβαθμίσεις θερμοκρασίας. Όταν ένας θάλαμος δοκιμής παρουσιάζει χωρική ανομοιομορφία, διαφορετικές ζώνες μέσα στον όγκο εργασίας παρουσιάζουν ανόμοια επίπεδα τάσης. Κατά συνέπεια, μια παρτίδα μπορεί να αποφέρει αντιφατικά ποσοστά αστοχίας. Για IC κατηγορίας αυτοκινήτου ή ηλεκτρονικά αεροδιαστημικής, μια τέτοια ασάφεια είναι απαράδεκτη. Επομένως, η βιομηχανία απαιτεί θαλάμους που διατηρούν την ομοιογένεια σε κάθε ράφι, ανεξάρτητα από την πυκνότητα φορτίου ή τις διακυμάνσεις του περιβάλλοντος.
Οι περισσότερες προδιαγραφές προμηθειών αναφέρονται στα MIL-STD-810, JESD22 ή IEC 60068-2. Ωστόσο, η συμμόρφωση από μόνη της δεν εγγυάται τη διεργαστηριακή αναπαραγωγιμότητα. Εναθάλαμος περιβαλλοντικών δοκιμώνβαθμονομημένο με βάση το πρότυπο αναφοράς ενός εθνικού ινστιτούτου μετρολογίας παρέχει μια τεκμηριωμένη αλυσίδα αβεβαιότητας. Αυτή η ιχνηλασιμότητα επιτρέπει στους μηχανικούς να διακρίνουν τις αστοχίες που προκαλούνται από τη διαδικασία από τα τεχνουργήματα μέτρησης. Χωρίς αυτό, ένα παροδικό αποτέλεσμα από έναν θάλαμο μπορεί να γίνει αποτυχημένο αποτέλεσμα όταν μεταφερθεί σε άλλη εγκατάσταση—καθυστερώντας την κυκλοφορία του προϊόντος και διαβρώνοντας την εμπιστοσύνη των πελατών.
Ο συμβατικός ετήσιος κύκλος βαθμονόμησης είναι ένα σημείο εκκίνησης, όχι μια απόλυτη εγγύηση. Για τους θαλάμους που εκτελούν πολλαπλούς θερμικούς κύκλους καθημερινά - τυπικό στα εργαστήρια πιστοποίησης ημιαγωγών - η μετατόπιση μπορεί να εκδηλωθεί μέσα σε μήνες. Ως εκ τούτου, οι κορυφαίοι κατασκευαστές υιοθετούν χρονοδιαγράμματα επαναβαθμονόμησης με βάση τον κίνδυνο, συσχετίζοντας τις ώρες χρήσης του θαλάμου, τους ρυθμούς ράμπας και τα ιστορικά αρχεία μετατόπισης. Αυτή η δυναμική προσέγγιση μειώνει τα ψευδώς θετικά, διατηρώντας παράλληλα την ακεραιότητα της δοκιμής.
Η επίδραση της υγρασίας στην ιοντική μετανάστευση, την ευαισθησία στη διάβρωση και την αποκόλληση πολυμερών είναι βαθιά. Ωστόσο, πολλοί μηχανικοί εστιάζουν αποκλειστικά στη θερμοκρασία του ξηρού λαμπτήρα, παραβλέποντας την ακρίβεια του λαμπτήρα υγρού ή του σημείου δρόσου. Υψηλή απόδοσηθάλαμος περιβαλλοντικών δοκιμώνπρέπει να συγχρονίσει και τις δύο παραμέτρους χωρίς διασταυρούμενες παρεμβολές. Σε χαμηλά σημεία δρόσου - κάτω από το σημείο κατάψυξης - ακόμη και ο σχηματισμός ίχνους παγετού αλλάζει την ψυχομετρία του θαλάμου. Οι προηγμένοι θάλαμοι χρησιμοποιούν θερμαινόμενα παράθυρα προβολής δειγμάτων, βρόχους PID γεννήτριας ατμών και αλγόριθμους αντιστάθμισης υγρασίας σε πραγματικό χρόνο για τη διατήρηση της πιστότητας του σημείου ρύθμισης.
Ο παρακάτω πίνακας συνοψίζει κρίσιμα χαρακτηριστικά που διακρίνουν τους βασικούς από τους θερμικούς θαλάμους ακριβείας. Σημειώστε ότι τα απόλυτα αριθμητικά κατώφλια ποικίλλουν ανάλογα με την εφαρμογή, αλλά η κατευθυντική σημασία είναι καθολική.
| Ιδιότης | Επιμελητήριο Γενικού Σκοπού | Θάλαμος ημιαγωγών ακριβείας |
|---|---|---|
| Ομοιομορφία θερμοκρασίας (πλήρης όγκος) | Μέτρια κλίση στα ράφια | Εξαιρετική ομοιογένεια με ενεργό εξισορρόπηση αέρα |
| Σταθερότητα υγρασίας σε χαμηλό σημείο δρόσου | Επιρρεπή στη μετατόπιση της συμπύκνωσης | Σταθερός καθαρισμός ξηρού αέρα + ανάδραση διπλού αισθητήρα |
| Ανάκτηση μετά το άνοιγμα της πόρτας | Εκτεταμένη υπέρβαση/υπέρβαση | Γρήγορος επανασυντονισμός PID με προσαρμοστική λογική |
| Μακροπρόθεσμη καταγραφή δεδομένων | Βασική διαλειμματική εγγραφή | Ασφαλής αποθήκευση, συμβατή με τη διαδρομή ελέγχου |
Για να διασφαλιστεί ότι έναθάλαμος περιβαλλοντικών δοκιμώνπαραμένει πιστός στην εργοστασιακή βαθμονόμησή του μετά από μήνες βαριάς χρήσης, οι κατασκευαστές πρέπει να ενσωματώσουν χαρακτηριστικά αυτοδιάγνωσης. Αυτοματοποιημένοι εσωτερικοί αισθητήρες αναφοράς, διασταυρωμένοι σε σχέση με ανεξάρτητα κυκλώματα μέτρησης, ανιχνεύουν πρόωρη μετατόπιση. Όταν συνδυάζονται με τακτικές ρουτίνες επαλήθευσης στον μπροστινό πίνακα, αυτά τα συστήματα ειδοποιούν τους χειριστές πριν διακυβευτεί ένα μόνο αποτέλεσμα δοκιμής. Επιπλέον, οι αισθητήρες υγρασίας στερεάς κατάστασης με τεχνολογία θερμαινόμενου ανιχνευτή εξαλείφουν την υστέρηση των παραδοσιακών χωρητικών αισθητήρων, εξασφαλίζοντας επαναληψιμότητα από μεταβάσεις χαμηλής σε υψηλή υγρασία.
Τα συμβατικά σχέδια ροής αέρα από πάνω προς τα κάτω συχνά παράγουν διαβαθμίσεις θερμοκρασίας κοντά στις γωνίες του θαλάμου. Οι προηγμένες λύσεις χρησιμοποιούν εφαπτομενικούς ανεμιστήρες με ρυθμιζόμενα διαφράγματα, δημιουργώντας μια οριζόντια αεροκουρτίνα που σαρώνει ομοιόμορφα σε κάθε ράφι. Αυτή η αρχιτεκτονική μειώνει τα αποτελέσματα αυτοθέρμανσης από πυκνά συσκευασμένα ηλεκτρονικά εξαρτήματα, ένα κρίσιμο πλεονέκτημα για δοκιμές καύσης ή υψηλής ισχύος. Για την ανάλυση αστοχίας λειτουργίας ημιαγωγών, η ομοιόμορφη ροή αέρα διασφαλίζει ότι η υπό δοκιμή συσκευή, όχι η δυναμική των ρευστών του θαλάμου, υπαγορεύει τα αποτελέσματα διέλευσης/αστοχίας.
Ενώ οι προδιαγραφές και τα φυλλάδια παρέχουν αρχική καθοδήγηση, η πραγματική διαφοροποίηση βρίσκεται στην υποστήριξη μετά την εγκατάσταση και στη φιλοσοφία μηχανικής. Ένας κατασκευαστής που αντιμετωπίζει τη βαθμονόμηση ως ένα εφάπαξ συμβάν του πλαισίου ελέγχου, θα παραδώσει τελικά δεδομένα μετατόπισης. Αντίθετα, ένας αποκλειστικός προμηθευτής σχεδιάζει θαλάμους με προσβάσιμες θύρες αισθητήρων, πρωτόκολλα επιτόπιας προσαρμογής και διαφανείς προϋπολογισμούς αβεβαιότητας. Για τη βιομηχανία ηλεκτρονικών - όπου κάθε κύκλος πιστοποίησης έχει οικονομικές επιπτώσεις και επιπτώσεις στην ασφάλεια - η επιλογή τουθάλαμος περιβαλλοντικών δοκιμώνεπηρεάζει τη φήμη της μάρκας για χρόνια.

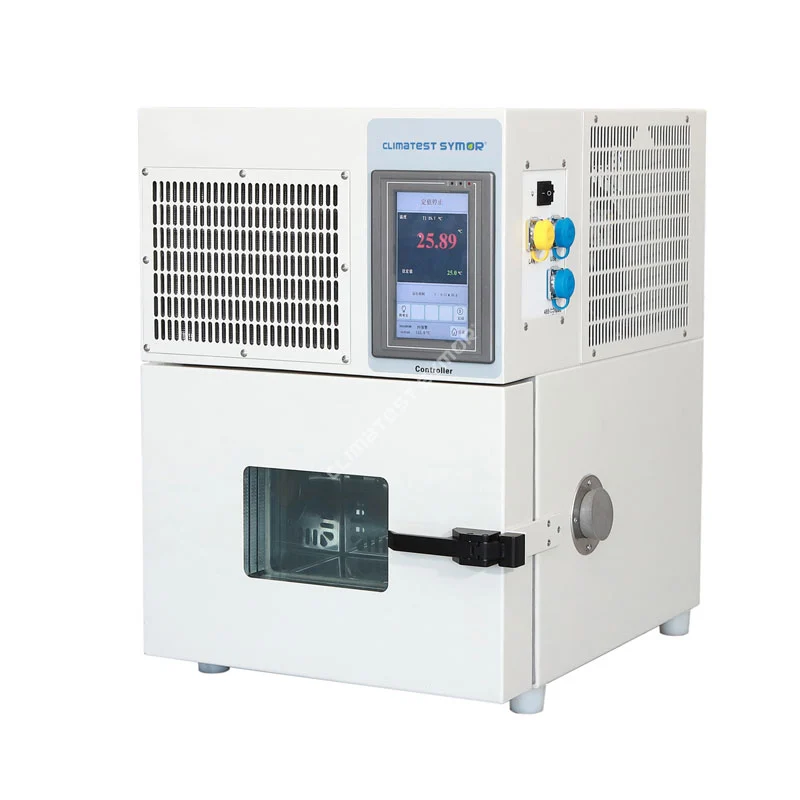

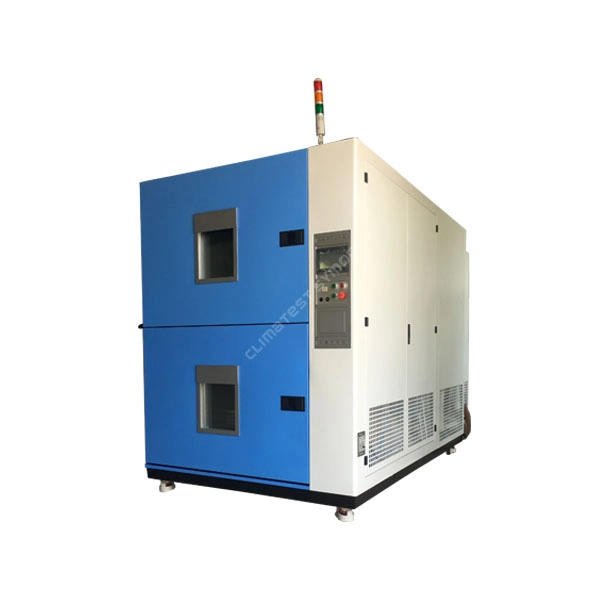

Symor Instrument Equipment Co., Ltdειδικεύεται στην Τεχνολογία Ελέγχου Θερμοκρασίας και Υγρασίας, προσφέροντας κλιματικούς θαλάμους δοκιμής και ξηρούς θαλάμους προσαρμοσμένους στην κατασκευή ηλεκτρονικών και ημιαγωγών. Με την επωνυμία Climtest Symor®, κάθε θάλαμος υφίσταται σχολαστική εργοστασιακή βαθμονόμηση, επικυρωμένη σύμφωνα με πρότυπα αναφοράς που προσομοιώνουν ένα ολόκληρο έτος λειτουργικής πίεσης. Η ομάδα μηχανικών δίνει προτεραιότητα στη σταθερότητα των διαστάσεων του όγκου εργασίας, ελαχιστοποιώντας τη θερμική διαρροή και τη μετανάστευση ατμών. Για εργαστήρια που απαιτούν συνεπή αποτελέσματα σε πολλαπλές τοποθεσίες, οι θάλαμοι του Symor παρέχουν μεταβιβάσιμα δεδομένα — χωρίς εκπλήξεις επαναβαθμονόμησης, χωρίς ανεξήγητες αποκλίσεις παρτίδων.
Η εταιρεία αναγνωρίζει πλήρως ότι για τα διαπιστευμένα εργαστήρια και τους κατασκευαστές του Fortune 500, τα αποτελέσματα των δοκιμών αποτελούν μια δεσμευτική υπόσχεση. Μια κλασματική απόκλιση—μετά βίας ανιχνεύσιμη σε μια οθόνη ελέγχου—μπορεί να καθορίσει εάν ένα προϊόν μετακινείται στην παραγωγή όγκου ή επιστρέφει στον επανασχεδιασμό. Επομένως, το Symor βαθμονομεί προσεκτικά κάθε κλιματικό θάλαμο και στεγνό ντουλάπι αποθήκευσης πριν φύγει από το εργοστάσιο, διασφαλίζοντας ότι μετά από παρατεταμένη χρήση, τα δεδομένα του παραμένουν τόσο ακριβή όσο την πρώτη ημέρα. Αυτή η δέσμευση επεκτείνεται στη σειρά ξηρών ντουλαπιών NetDry®, παρέχοντας αποθήκευση εξαιρετικά χαμηλής υγρασίας που συμπληρώνει τις ροές εργασίας θερμικής ανακύκλωσης. Με την ενσωμάτωση της στιβαρής διανομής αέρα, των ανθεκτικών στην ολίσθηση αισθητήρων και της τεκμηριωμένης ιχνηλασιμότητας, η Symor Instrument Equipment Co., Ltd βοηθά τους πελάτες να βελτιώσουν την ποιότητα παραγωγής χωρίς επαναλαμβανόμενη μετρολογική αβεβαιότητα.
Η μηχανική αξιοπιστίας δεν ανέχεται «αρκετά κοντά». Η τροχιά της βιομηχανίας ημιαγωγών—λεπτότερες λιθογραφίες, υψηλότερες πυκνότητες ισχύος και εκτεταμένη διάρκεια ζωής—απαιτείθάλαμος περιβαλλοντικών δοκιμώνπου συμπεριφέρεται ως πρότυπο μέτρησης, όχι ως μεταβλητή. Είτε η εφαρμογή περιλαμβάνει επιταχυνόμενη δοκιμή ζωής, κύκλο θερμοκρασίας ή σταθερή κατάσταση υγρής θερμότητας, η βασική αρχή παραμένει: τα αποτελέσματα των δοκιμών είναι ενεργά μόνο όταν η αβεβαιότητα του θαλάμου είναι γνωστή και ελεγχόμενη. Οι κατασκευαστές που ενσωματώνουν τη σκέψη βαθμονόμησης από το σχεδιασμό έως τις δοκιμές αποδοχής στο εργοστάσιο, δίνουν τελικά τη δυνατότητα στους μηχανικούς να εμπιστεύονται τα δεδομένα τους, επιταχύνοντας την καινοτομία προστατεύοντας παράλληλα την ασφάλεια του τελικού χρήστη.
