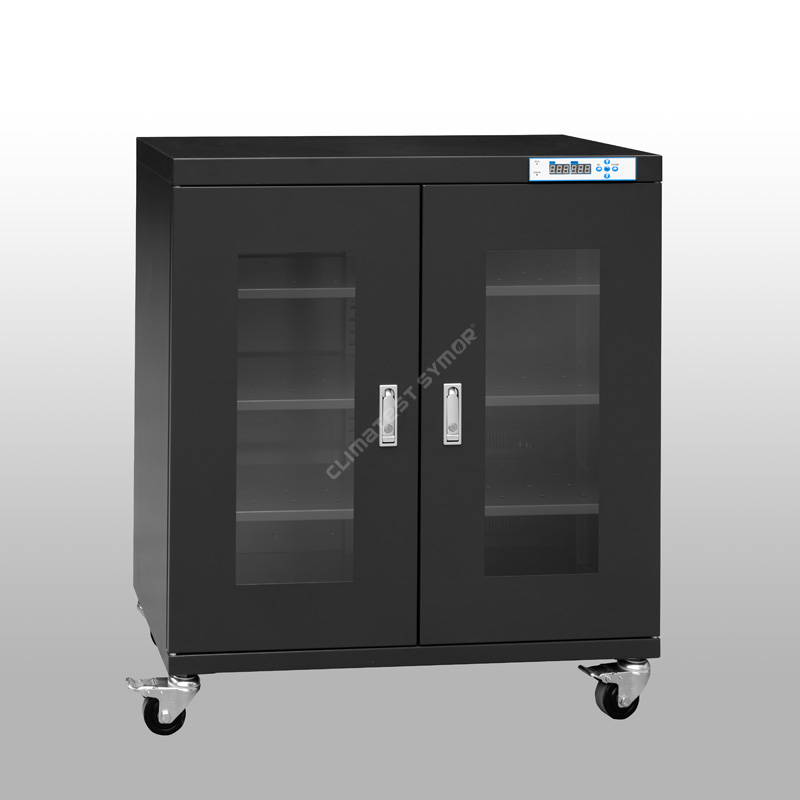

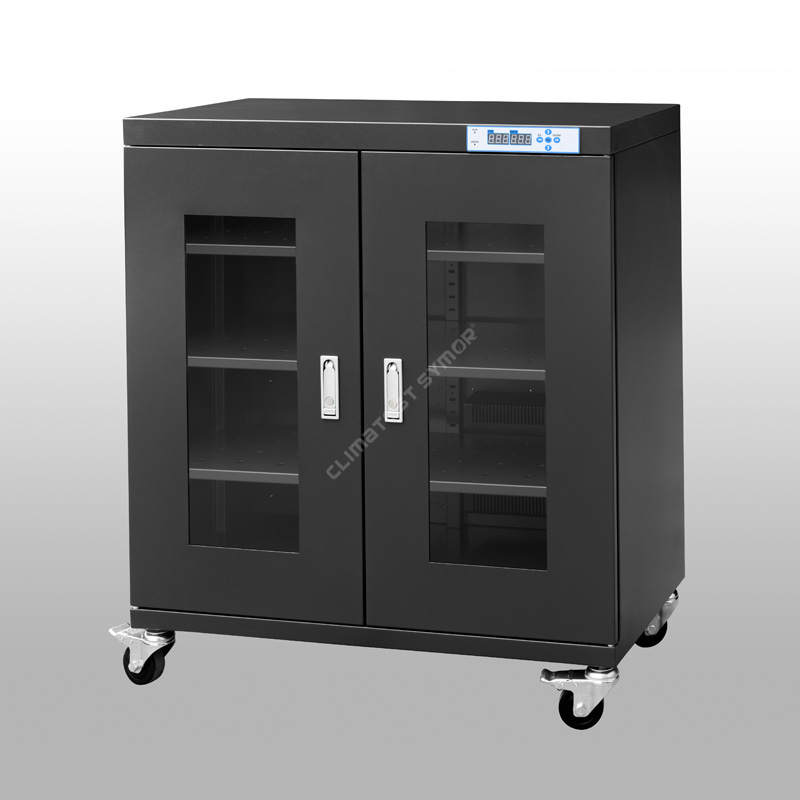

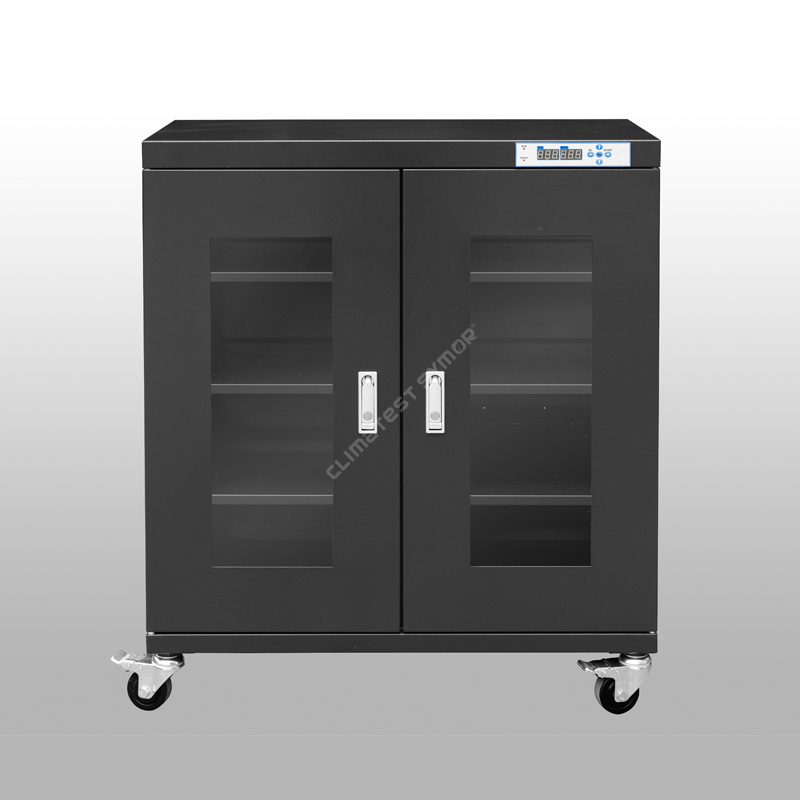

Το στεγνό ντουλάπι Climates Symor® για αποθήκευση PCB κατασκευάζεται στην Κίνα, με αυτόματο έλεγχο υγρασίας, διατηρεί<5%RH ultra-low humidity environment, dry cabinets for PCB storage are used to protect moisture sensitive components from humidity-related damages, Climatest Symor® adopts the most advanced dehumidifying technique,Climatest Symor® has sold dry cabinets for PCB storage to the well-known electronic/semiconductor manufacturers in EU, USA, Southeast Asia countries for more than 10 years.
Μοντέλο: TDU320F
Χωρητικότητα: 320L
Υγρασία:<5%RH Automatic
Χρόνος αποκατάστασης: Μέγ. 30 λεπτά μετά την ανοιχτή πόρτα 30 δευτερόλεπτα και μετά κλειστή. (Ambient 25â 60%RH)
Ράφια: 3 τεμ
Χρώμα: Σκούρο Μπλε, ESD safe
Εσωτερική διάσταση: Π898*Β422*Υ848 ΧΛΜ
Εξωτερική διάσταση: Π900*Β450*Υ1010 ΧΜ
Περιγραφή
Climates Symor® ξηρό ντουλάπι για αποθήκευση PCB παρέχει μακροχρόνια αποθήκευση χαμηλής υγρασίας για εξαρτήματα MSL, είναι εξοπλισμένο με υλικά κραμάτων μνήμης σχήματος, που εξασφαλίζουν αθόρυβη λειτουργία και χωρίς συντήρηση, τα ευαίσθητα στην υγρασία εξαρτήματα που αποθηκεύονται με ασφάλεια σε αυτά τα στεγνά ντουλάπια έχουν εκτεταμένη διάρκεια ζωής στο δάπεδο. τα οποία επιλύουν πλήρως τα προβλήματα ποπ κορν/μικροσπασίματος κατά τη διαδικασία επαναροής, τα στεγνά ντουλάπια για αποθήκευση PCB πληρούν το πρότυπο IPC/JEDEC J-STD 033.
Προσδιορισμός
Λειτουργία# με F: Λειτουργία ESD, Σκούρο Μπλε χρώμα.
Λειτουργία# χωρίς F: Χωρίς λειτουργία ESD, υπόλευκο χρώμα
Μοντέλο |
Χωρητικότητα |
Εσωτερική διάσταση (Π×Β×Υ,mm) |
Εξωτερική Διάσταση (Π×Β×Υ,mm) |
Μέση ισχύς (W) |
Μεικτό βάρος (KG) |
Μέγιστη. Φόρτωση/ράφι (KG) |
TDU98 |
98 λίτρα |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU98F |
98 λίτρα |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU160 |
160 λίτρα |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU160F |
160 λίτρα |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU240 |
240 λίτρα |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU240F |
240 λίτρα |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU320 |
320 λίτρα |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320F |
320 λίτρα |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435 |
435 λίτρα |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435F |
435 λίτρα |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540 |
540 λίτρα |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540F |
540 λίτρα |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718 |
718 λίτρα |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718F |
718 λίτρα |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870 |
870 λίτρα |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870F |
870 λίτρα |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436-4 |
1436 λίτρα |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-4 |
1436 λίτρα |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436-6 |
1436 λίτρα |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-6 |
1436 λίτρα |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
χαρακτηριστικό

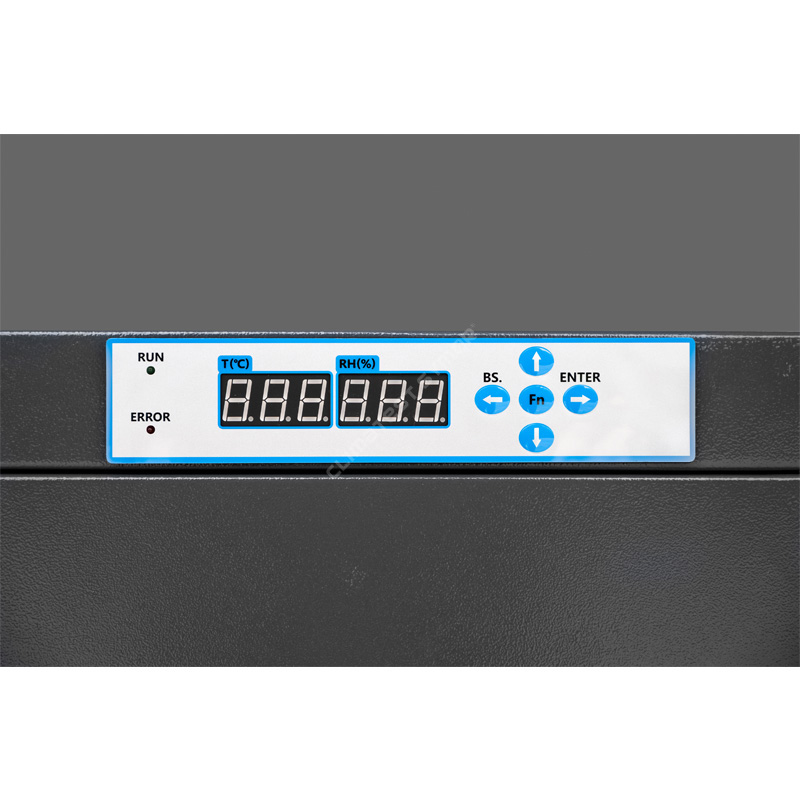

·Υιοθετεί τον αρχικό εισαγόμενο αισθητήρα υγρασίας & θερμοκρασίας από την Ελβετία.
-Αυτό εξασφαλίζει υψηλή ακρίβεια στη χρήση, Climtest Symor® Τα στεγνά ντουλάπια για αποθήκευση PCB διαθέτουν λειτουργία μνήμης, δεν χρειάζεται επαναρύθμιση μετά από διακοπή ρεύματος.
·Κατασκευασμένο από γαλβανισμένο χάλυβα πάχους 1,2mm, με βαφή USA DuPont ESD.
-Σχεδίαση ενισχυμένης δομής, εξαιρετική αντοχή στο φορτίο, επιφανειακή επεξεργασία με 18 διαδικασίες βαφής, η τιμή στατικής αντίστασης ανταποκρίνεται στο 106 -108Ω, επίσης με ισχυρή αντοχή στη διάβρωση.
· Παράθυρο σκληρυμένου γυαλιού υψηλής έντασης 3,2 mm για καλύτερη παρατήρηση.

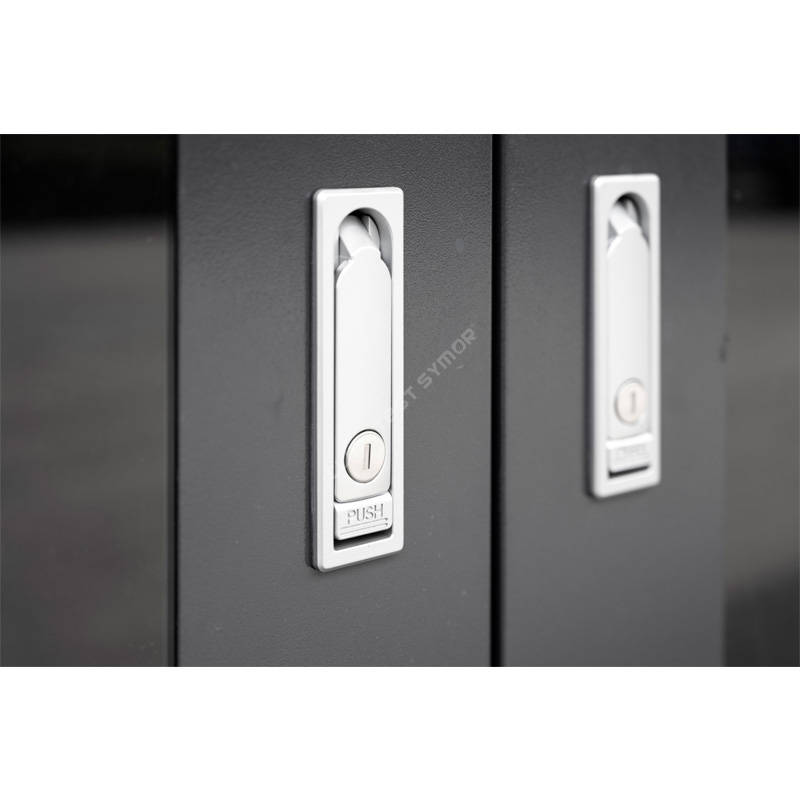

- Κλείδωμα επίπεδης πρέσας από κράμα ψευδαργύρου, με τέλεια αεροστεγανότητα και αντικλεπτική λειτουργία, αυτό το στεγνό ντουλάπι για την απόδοση σφράγισης αποθήκευσης PCB είναι εξαιρετική.
·Με λειτουργία μνήμης, δεν χρειάζεται επαναφορά μετά από διακοπή ρεύματος.
-Τα στεγνά ντουλάπια για αποθήκευση PCB μπορούν να απομνημονεύσουν αυτόματα την τελευταία τιμή ρύθμισης μετά την απενεργοποίηση, χωρίς να χρειάζεται να ρυθμίσετε ξανά.
·Ισχυρή μονάδα στεγνώματος με +15 χρόνια προβλεπόμενη διάρκεια ζωής.
- Τα στεγνά ντουλάπια για αποθήκευση PCB υιοθετούν τη μονάδα ξηρού μοριακού κόσκινου 4Α, την πιο προηγμένη τεχνική, μπορεί να αναγεννηθεί αυτόματα, δεν χρειάζεται αντικατάσταση.
·Ροδάκια γενικής χρήσης εγκατεστημένοι στο κάτω μέρος, ασφαλής ESD.
- Οι ενισχυμένοι τροχοί PU είναι εγκατεστημένοι στο κάτω μέρος των στεγνών ντουλαπιών για αποθήκευση PCB, δύο μπροστά με φρένα για εύκολη μετακίνηση και στάση.
Τι είναι το Climtest Symor® στεγνά ερμάρια για αποθήκευση PCB, στεγνά ερμάρια για ολοκληρωμένα κυκλώματα;
Climates Symor® ξηρά ντουλάπια για αποθήκευση PCB, που ονομάζονται επίσης ξηρά ντουλάπια για πακέτα IC, είναι αεροστεγή αυτόματα ξηρά κουτιά αφύγρανσης που προστατεύουν τα ευαίσθητα στην υγρασία αντικείμενα από ζημιές που σχετίζονται με την υγρασία, διατηρεί ένα εσωτερικό περιβάλλον χαμηλής υγρασίας <5% RH, το οποίο μπορεί να εξαλείψει αποτελεσματικά Οι κίνδυνοι αστοχιών προκύπτουν από ακατάλληλη αποθήκευση κατά τη διαδικασία συναρμολόγησης.
Πώς λειτουργούν τα στεγνά ντουλάπια για αποθήκευση PCB;
Τα ξηρά ντουλάπια για αποθήκευση PCB είναι ένα περίβλημα με ηλεκτρονικό έλεγχο υγρασίας, διατηρεί μια σταθερή σχετική υγρασία μετά την πήξη, υιοθετεί πολυπορώδη μοριακό κόσκινο ως ξηραντικό, αυτό το αφυγραντικό μπορεί να αναγεννηθεί αυτόματα, δεν χρειάζεται αντικατάσταση εντός 15 ετών, συνειδητοποιούν τα ξηρά ντουλάπια πολύ πιο ακριβής έλεγχος, με καλύτερη ομοιομορφία RH.
Πώς επηρεάζουν τα ξηρά ντουλάπια αποθήκευσης PCB την παραγωγή SMT;
Τα εξαρτήματα MSL, όπως το IC, το BGA, το PCB, είναι πολύ ευαίσθητα στην υγρασία, αυτά τα εξαρτήματα έχουν αυστηρές απαιτήσεις για το περιβάλλον αποθήκευσης, σε αντίθεση με τα πολιτικά ανθεκτικά στην υγρασία στεγνά κουτιά, τα στεγνά ντουλάπια για PCBA μπορούν να φτάσουν σε πολύ χαμηλή τιμή υγρασίας, αφύγρανση και η ταχύτητα ανάκτησης είναι εξαιρετικά γρήγορη, όλα τα ντουλάπια είναι ασφαλή για ESD.
Επιπλέον, τα στεγνά ντουλάπια που χρησιμοποιούνται στον καθαρό χώρο πρέπει να είναι υλικό από ανοξείδωτο χάλυβα για να πληρούν αυστηρές απαιτήσεις υγιεινής, Climates Symor® προμηθεύει επίσης ξηρά ερμάρια SS.
Κατά τη διαδικασία εκ νέου ροής, ίχνη υγρασίας διεισδύουν στις συσκευασίες IC, η πίεση υγρασίας αυξάνεται λόγω θέρμανσης, η απορροφούμενη υγρασία επεκτείνεται γρήγορα στο εσωτερικό, αυτό έχει ως αποτέλεσμα αόρατες ζημιές, όπως αστοχία καλωδίωσης, ποπ κορν και μικροσκάσιμο, ακόμη και ρωγμές στην επιφάνεια. Τα ελαττώματα δεν είναι εύκολο να γίνουν αντιληπτά στο αρχικό στάδιο, ωστόσο, αυτά τα αόρατα, πιθανά προβλήματα εισέρχονται στην αγορά, μετά τα προϊόντα της σχολής επιστρέφουν και ακολουθούν παράπονα.
Κανονική αποθήκευση |
Διαδικασία επαναροής |
||
|
|
|
|
Η υγρασία στο περιβάλλον διεισδύει στις συσκευασίες. |
Κατά τη θέρμανση, η πίεση του ατμού του νερού αυξάνεται, που χωρίζει τη μήτρα και τη ρητίνη. |
Ο ατμός του νερού συνεχίζει να διαστέλλεται υπό θέρμανση, ανατινάζοντας τα πακέτα. |
Ο ατμός του νερού σπάει τις συσκευασίες, γεγονός που προκαλεί μικρορωγμές. |
Τα στεγνά ντουλάπια για PCBA μπορούν να διατηρήσουν <5% RH, γεγονός που εξαλείφει αποτελεσματικά τους κινδύνους αστοχιών που προκύπτουν από ακατάλληλη αποθήκευση κατά τη διαδικασία συναρμολόγησης.
Το πρότυπο IPC/JEDEC J-STD-033 καθορίζει «Πρότυπο για χειρισμό, συσκευασία, αποστολή και χρήση συσκευών τοποθέτησης επιφανειών ευαίσθητων στην υγρασία/αναρροή». Απαιτεί αποθήκευση χαμηλής υγρασίας για ευαίσθητα στην υγρασία εξαρτήματα.
Εφαρμογή Dry Cabinet για αποθήκευση PCB
Τα ξηρά ντουλάπια για PCBA είναι απαραίτητα στη βιομηχανία ηλεκτρονικών κατασκευών, είναι ο εξαιρετικός εμπειρογνώμονας αποθήκευσης για πλακέτες PCB, τσιπ IC, LED, SMD, SMT, καθώς και ταινίες και καρούλια, τυπωμένες πλακέτες καλωδίωσης (PWB), φιλμ πολυμιδίου, τροφοδότες , άλλη ιδανική εφαρμογή για πυκνωτές, κεραμικά εξαρτήματα, συνδέσμους, διακόπτες, ράβδο συγκόλλησης, τα ντουλάπια αυτόματου στεγνώματος συμμορφώνονται με το πρότυπο IPC/JEDEC J-STD-033.
Ταχύτητα αφύγρανσης σειράς <5%RH:
Ανοίξτε την πόρτα για 30 δευτερόλεπτα και μετά κλειστή, η υγρασία θα επανέλθει σε <5% RH εντός 30 λεπτών, δείτε την παρακάτω καμπύλη: (Περιβάλλον 25 βαθμοί C, υγρασία 60% RH)
ΠΟΙΕΣ ΕΙΝΑΙ ΟΙ ΣΥΝΘΗΚΕΣ ΜΕΘΟΔΟΙ ΑΠΟΘΗΚΕΥΣΗΣ ΗΛΕΚΤΡΟΝΙΚΩΝ ΕΞΑΡΤΗΜΑΤΩΝ;
1.Σάκοι φραγής υγρασίας
âΜέθοδος: Τα ευαίσθητα στην υγρασία εξαρτήματα συσκευάζονται σε σφραγισμένες σακούλες φραγμού υγρασίας, με αποξηραντικά και κάρτα ένδειξης υγρασίας (HIC) μέσα, οι χρήστες αναγνωρίζουν την υγρασία περιβάλλοντος στις σφραγισμένες συσκευασίες ελέγχοντας την αλλαγή χρώματος των κουκκίδων στο αυτοκίνητο.
âΜειονέκτημα: Σάκοι φραγής υγρασίας + αυτοκίνητα ένδειξης υγρασίας + αποξηραντικά + χειρωνακτική εργασία = αναλώσιμα, κίνδυνος διαρροής, υψηλό κόστος.
2. Ντουλάπια αζώτου
âΜέθοδος: Τα ευαίσθητα στην υγρασία εξαρτήματα αποθηκεύονται σε ντουλάπια καθαρισμού αζώτου ή σε πεπιεσμένο αέρα για αποθήκευση χαμηλής υγρασίας
âΜειονέκτημα: Πλήρωση αζώτου = συνεχής κατανάλωση N2, υψηλή συν
3.Ηλεκτρονικά στεγνά ντουλάπια
âΜέθοδος: Τα ευαίσθητα στην υγρασία εξαρτήματα τοποθετούνται σε ένα ηλεκτρονικό στεγνό ντουλάπι, απλώς συνδέστε το, το μηχάνημα θα λειτουργήσει αυτόματα και θα φτάσει σε πολύ χαμηλή υγρασία.
â Πλεονεκτήματα: Χωρίς αναλώσιμα, χωρίς χειρωνακτική εργασία, χωρίς κατανάλωση αζώτου, περιβαλλοντικά, χρειάζεται μόνο λίγη ηλεκτρική ενέργεια.
Παρέχουμε στεγνά ερμάρια για λύσεις αποθήκευσης PCB στις παρακάτω βιομηχανίες:
Ηλεκτρονική παραγωγή
Ημιαγωγός
Φαρμακευτικός
Εργαστήριο
Αεροπορία
Στρατός
Πλεονεκτήματα των ξηρών ντουλαπιών για αποθήκευση PCB
Για περισσότερες λεπτομέρειες σχετικά με τα στεγνά ντουλάπια για αποθήκευση PCB, παρακαλούμε επισκεφθείτε τον ιστότοπό μας www.climatestsymor.com ή στείλτε απευθείας email στο sales@climatestsymor.com, θα σας επιστρέψουμε το συντομότερο δυνατό, ευπρόσδεκτοι για πιθανή συνεργασία.
