Για ερευνητικά εργαστήρια, τμήματα ποιοτικού ελέγχου και ομάδες μηχανικών Ε&Α, τοΘάλαμος δοκιμής θερμοκρασίας πάγκουαντιπροσωπεύει την άμυνα πρώτης γραμμής έναντι της αστοχίας του προϊόντος. Σε αντίθεση με τους θαλάμους δοκιμής, οι μονάδες πάγκου προσφέρουν ένα συμπαγές αποτύπωμα. Είτε δοκιμάζετε ηλεκτρονικά εξαρτήματα, πλακέτες PCB, κυψέλες μπαταριών ή κινητά τηλέφωνα, η κατανόηση των τεχνικών προδιαγραφών είναι κρίσιμη για τη δημιουργία επαναλαμβανόμενων και συναρπαστικών δεδομένων.
Αυτός ο οδηγός παρέχει μια ολοκληρωμένη και λεπτομερή ανάλυση των προδιαγραφών, των λειτουργικών χαρακτηριστικών και των οδηγιών αγοράς.
Κατά την αξιολόγηση αΘάλαμος δοκιμής θερμοκρασίας πάγκου, οι αγοραστές συχνά επικεντρώνονται αποκλειστικά στα ελάχιστα και μέγιστα όρια θερμοκρασίας. Για να βοηθήσουμε στη διαδικασία επιλογής σας, έχουμε συγκεντρώσει τις τυπικές προδιαγραφές για έναν προγραμματιζόμενο θάλαμο δοκιμής θερμοκρασίας υψηλής απόδοσης. Τα παρακάτω δεδομένα αντιπροσωπεύουν το βιομηχανικό σημείο αναφοράς για μονάδες που κυμαίνονται από 22 έως 36 λίτρα - το γλυκό σημείο για πάγκους εργαστηρίου.
| Παράμετρος | Τυπική προδιαγραφή | Τεχνική διορατικότητα |
| Εσωτερικός όγκος | 12L / 22L / 36L (Επιλέξιμο) | Το 12L είναι ιδανικό για δοκιμή PCB. Τα 22L και 36L φιλοξενούν πακέτα μπαταριών ή μεγαλύτερα συγκροτήματα. |
| Εσωτερικές διαστάσεις (ΠxΒxΥ) | 310×230×200 mm (12L) έως 400 x 300 x 300 mm (36L) | Εξασφαλίστε τη φόρτωση των ραφιών και την κυκλοφορία του αέρα. Μη συσκευάζετε δείγματα πάνω από τα 3/2 του εσωτερικού όγκου. |
| Εξωτερικές διαστάσεις (ΠxΒxΥ) | 500×540×650 mm (12L) έως 640×730×920 mm (36L) | Απαιτεί 30 cm διάκενο στις πλευρές για αερισμό |
| Καθαρό Βάρος | 60 κιλά έως 90 κιλά | Κρίσιμο για τη βαθμολογία στον πάγκο. Βεβαιωθείτε ότι ο πάγκος εργασίας σας μπορεί να υποστηρίξει το στατικό φορτίο και τη δυναμική δόνηση. |
| Υλικό εσωτερικού χώρου | SUS304 από ανοξείδωτο χάλυβα (βουρτσισμένο / καθρέφτη) | Παρέχει αντοχή στη σκουριά και υψηλή ανακλαστικότητα για ομοιόμορφη κατανομή θερμοκρασίας. |
Αυτός είναι ο πυρήνας του θαλάμου δοκιμής θερμοκρασίας. Οι αριθμοί στο φύλλο δεδομένων πρέπει να ευθυγραμμίζονται με τη φυσική του πραγματικού κόσμου. Δώστε προσοχή στις συνθήκες "No-Load" έναντι "Loaded".
| Παράμετρος | Τυπική προδιαγραφή | Τεχνική διορατικότητα |
| Εύρος Θερμοκρασίας | -40°C έως +130°C (Εκτεταμένες επιλογές: -20°C έως +130°C) | -40°C είναι επαρκείς για τα περισσότερα εμπορικά ηλεκτρονικά. |
| Διακύμανση θερμοκρασίας | ± 0,5 °C | Αντιπροσωπεύει βραχυπρόθεσμη σταθερότητα σε ένα μόνο σημείο ελέγχου. Απαραίτητο για δοκιμές στατικής έκθεσης. |
| Ομοιομορφία θερμοκρασίας | <2,0 °C | Μετρά τη διακύμανση θερμοκρασίας σε 9 σημεία στον κενό χώρο εργασίας. |
Η αξιοπιστία καθορίζεται σε μεγάλο βαθμό από το "Χρυσό Τρίγωνο": Συμπιεστής, Ελεγκτής και Ροή αέρα.
| Παράμετρος | Τυπική προδιαγραφή | Τεχνική διορατικότητα |
| Ρυθμός ψύξης | 1,0 °C / λεπτό έως 3,0 °C / λεπτό (+85 °C έως -40 °C) | Μέση τιμή, χωρίς φορτίο |
| Ποσοστό θέρμανσης | 3,0 °C / λεπτό έως 5,0 °C / λεπτό (-40 °C έως +85 °C) | Οι θερμαντήρες Nichrome παρέχουν ξηρή θερμότητα που αποκρίνεται. Γρήγοροι ρυθμοί τεστ αντοχής στη μόνωση του DUT σας. |
| Συμπιεστής | Ερμητικό ή Ροταριανό (Γαλλικά Tecumseh / Copeland) | Το Hermetic είναι πιο αθόρυβο για εργαστηριακή χρήση. Το περιστροφικό είναι πιο ανθεκτικό για βιομηχανικούς κύκλους. |
| Ψυκτικός | R449A, R448A (Χαμηλό GWP), R404A | Οι κανονισμοί της ΕΕ για το F-Gas καταργούν σταδιακά τα αέρια υψηλής GWP. Διασφαλίστε τη συμμόρφωση με την τοπική περιβαλλοντική νομοθεσία. |
| Κυκλοφορία αέρα | Φυγοκεντρικός ανεμιστήρας Sirocco | Δημιουργεί ένα πεδίο μεταφοράς εξαναγκασμένου αέρα. |
ΣυμορΟι μονάδες θαλάμου δοκιμής θερμοκρασίας Benchtop έχουν εξελιχθεί από απλούς θερμοστάτες σε εξελιγμένες πλατφόρμες απόκτησης δεδομένων.
Ο ελεγκτής είναι ο εγκέφαλος της επέμβασης.
Ο προγραμματιζόμενος ελεγκτής

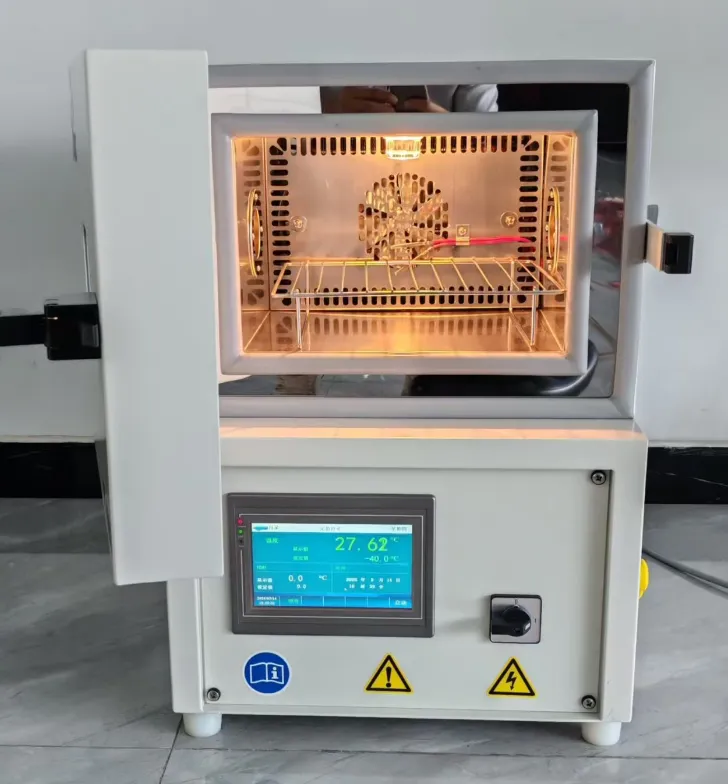

Θάλαμοι δοκιμής θερμοκρασίας πάγκουχρησιμοποιήστε έναν προγραμματιζόμενο ελεγκτή οθόνης αφής LCD 7 ιντσών.
Χωρητικότητα προγράμματος: Τουλάχιστον 120 τμήματα με 999 κύκλους επανάληψης.
Επικοινωνία: Τυπική συνδεσιμότητα RS-232, RS-485 και Ethernet (RJ-45).
Εξαγωγή δεδομένων ιστορικού: Λήψη υποστήριξης για μονάδες flash USB. Τα δεδομένα πρέπει να εξαχθούν απευθείας στο Excel (.csv ή .xls) χωρίς αποκλειστική μορφοποίηση.
Ανεξάρτητη προστασία από υπερβολική θερμοκρασία: Ένας ξεχωριστός μηχανικός περιοριστής που διακόπτει την τροφοδοσία του θερμαντήρα σε περίπτωση βλάβης του κύριου ελεγκτή.
Υπερφόρτωση ψύξης: Διακόπτες υψηλής πίεσης και θερμικά ρελέ για την προστασία του συμπιεστή.

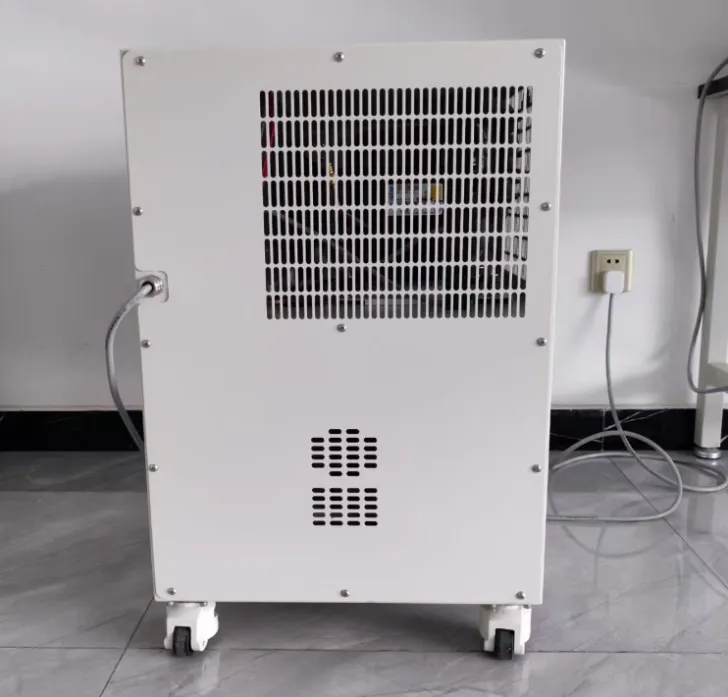

Θύρες καλωδίων: Μια τυπική οπή καλωδίου Φ 50 mm (με βύσμα σιλικόνης) στο πλάι σας επιτρέπει να συνδέσετε την τροφοδοσία στο δείγμα δοκιμής (παρακολούθηση ζωντανού φορτίου) .
Ναι, μπορείτε να δοκιμάσετε προϊόντα με ενέργεια, αλλά πρέπει να λάβετε υπόψη το "Θερμικό Φορτίο".
Όταν το προϊόν σας ενεργοποιείται μέσα στο θάλαμο, διαχέει ενέργεια με τη μορφή θερμότητας. Αυτό προσθέτει επιπλέον «δουλειά» στο σύστημα ψύξης του θαλάμου, ιδιαίτερα αν προσπαθείτε να διατηρήσετε μια πολύ χαμηλή θερμοκρασία (π.χ. -40°C).
Εδώ είναι η επαγγελματική προσέγγιση:
1. Υπολογίστε το φορτίο: Προσδιορίστε την ισχύ της συσκευής σας υπό δοκιμή (DUT). Ένας γενικός εμπειρικός κανόνας είναι ότι για κάθε 100 watt θερμότητας DUT, προσθέτετε 1°C θερμικού φορτίου στο σύστημα.
2. Καμπύλες Μείωσης: Οι περισσότεροι κατασκευαστές παρέχουν ένα διάγραμμα "Ζωντανής Χωρητικότητας Φορτίου". Για παράδειγμα, στους +23°C, ένας θάλαμος μπορεί να αντέξει 1000W, αλλά στους -40°C, αυτό πέφτει στα 250W.
3. Σύνδεση: Χρησιμοποιείτε πάντα την αποκλειστική πλαϊνή θύρα καλωδίου (Φ 50 mm) για να περνάτε τα καλώδια τροφοδοσίας στο DUT. Ποτέ μην πιέζετε τα καλώδια στη τσιμούχα της πόρτας, καθώς αυτό σπάει την αεροστεγή ακεραιότητα και προκαλεί έντονο πάγο.
Οι προδιαγραφές ομοιομορφίας θερμοκρασίας (π.χ. ±1,0°C) μετρώνται τυπικά υπό συνθήκες "χωρίς φορτίο". Μόλις τοποθετήσετε τα δείγματα μέσα, λειτουργούν ως θερμικά εμπόδια. Ο αέρας πρέπει να ρέει γύρω από τα δείγματα για να τα θερμάνει ή να τα κρυώσει. Εάν γεμίσετε το θάλαμο περισσότερο από το 30-40% του συνολικού του όγκου, εμποδίζετε τη ροή αέρα από τον φυγοκεντρικό ανεμιστήρα.
Η λύση: Αφήστε ένα κενό τουλάχιστον 10 cm γύρω από την εισαγωγή του ανεμιστήρα (συνήθως πάνω ή πίσω). Χρησιμοποιήστε διάτρητα ράφια για να επιτρέπεται η κατακόρυφη ροή αέρα.
Επίδραση ψύξης θερμότητας: Εάν τα δείγματά σας είναι κατασκευασμένα από χοντρό μέταλλο (αλουμίνιο ή χάλυβας), έχουν υψηλή θερμική μάζα. Θα ζεσταθούν και θα κρυώσουν πιο αργά από τον αέρα, δημιουργώντας μια προσωρινή απόκλιση (καθυστέρηση). Ο ελεγκτής θα το διορθώσει κατά τη διάρκεια του χρόνου "εμποτισμού" (αναμονής).
Θα πρέπει να βαθμονομείτε τον θάλαμό σας τουλάχιστον μία φορά κάθε 12 μήνες ή σύμφωνα με τα πρότυπα ASTM E220 / ISO 17025. Η βαθμονόμηση είναι αδιαπραγμάτευτη εάν πραγματοποιείτε δοκιμές για συμμόρφωση FDA (Ιατρικές συσκευές), FAA (Αεροπορία) ή Αυτοκίνητο (IATF 16949).
Η Διαδικασία: Ένας πιστοποιημένος τεχνικός τοποθετεί ένα "Data Logger" με 9 έως 15 θερμοστοιχεία σε συγκεκριμένες θέσεις (γωνίες και κέντρο) του κενού χώρου εργασίας.
Τι μετράται: Δοκιμάζουν την Ομοιομορφία (διαφορά μεταξύ θερμότερου και ψυχρότερου σημείου), Διακύμανση (σταθερότητα με την πάροδο του χρόνου) και Ακρίβεια (πόσο κοντά είναι η ένδειξη σε ένα πρότυπο ανιχνεύσιμο από το NIST).
Εσωτερικοί έλεγχοι: Πραγματοποιήστε έναν καθημερινό "Έλεγχο δύο σημείων" χρησιμοποιώντας παγόλουτρο (0°C) και βραστό νερό (100°C) με αισθητήρα αναφοράς χειρός για να βεβαιωθείτε ότι ο θάλαμος δεν έχει παρασυρθεί μεταξύ των ετήσιων πιστοποιήσεων.
